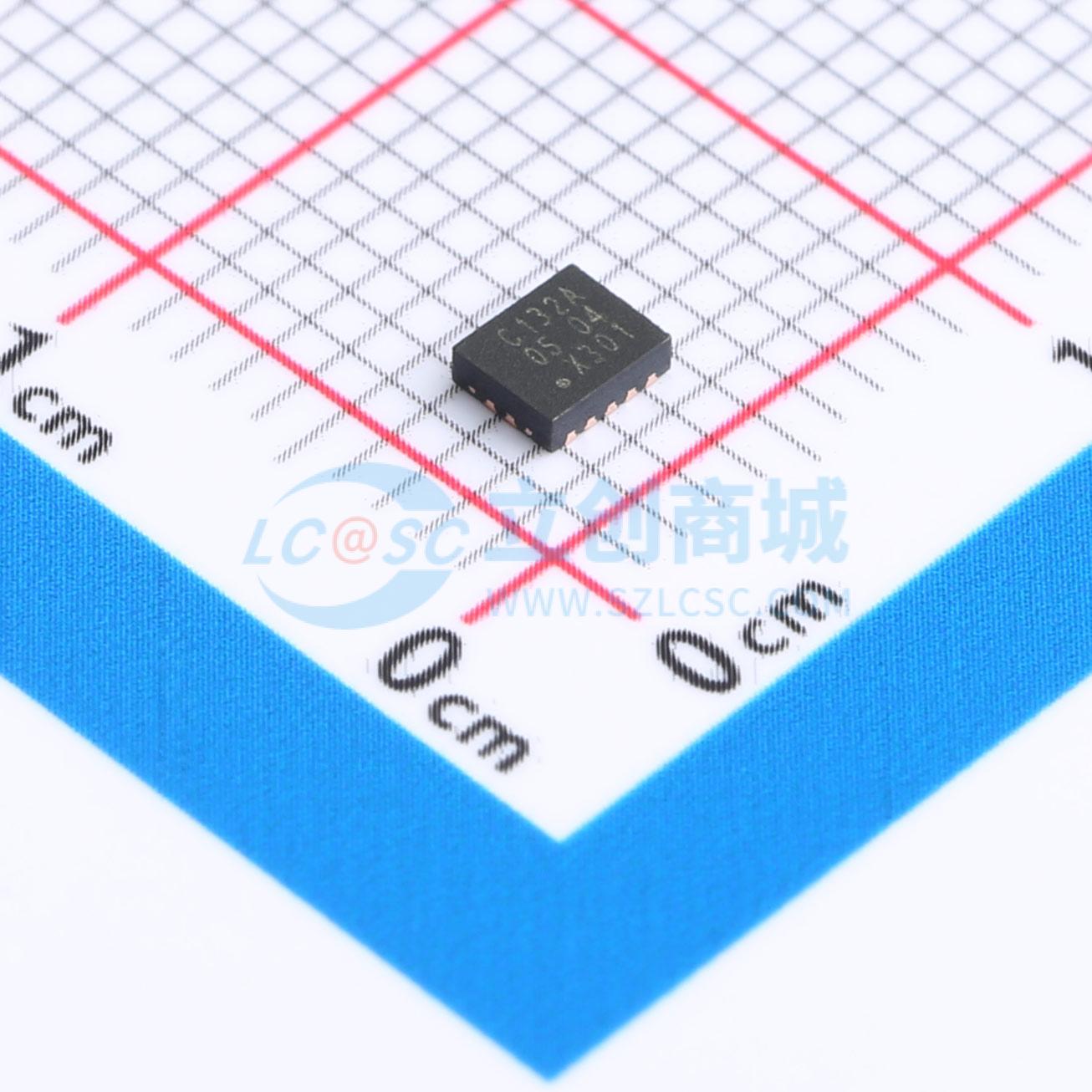

温馨提醒：图片仅供参考，商品以实物为准
74LVC132ABQ,115
四2输入与非施密特触发器
- 描述
- 74LVC132A 提供四个带施密特触发输入的 2 输入与非门。它能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC132ABQ,115
- 商品编号
- C548096
- 商品封装
- DHVQFN-14-EP(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.052667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.2V~3.6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1V~2V | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV；600mV；400mV；450mV；200mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 6.4ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器；TTL兼容CMOS | |
| 输出类型 | - |
应用领域
- 波形和脉冲整形器，适用于高噪声环境
- 无稳态多谐振荡器
- 单稳态多谐振荡器
