产品特点 FEATURES
1
本产品为Harwin品牌S0971-46R型号屏蔽夹，专用于表面贴装（SMT）工艺中的RFI屏蔽罩固定，具备高精度与优异的电气性能
2
材质采用不锈钢，具有良好的耐腐蚀性、抗拉强度和机械稳定性，适用于严苛工业环境
3
表面处理为镀锡（2.0μm - 3.0μm锡层覆盖0.4μm - 1.2μm镍层），有效提升导电性和抗氧化能力，确保长期稳定接触
4
尺寸精确：长5.8mm×宽1mm×高2mm（公差控制在±0.05mm以内），符合精密电子装配要求，适合自动化贴片设备使用
5
安装方式为焊接式，可牢固连接于PCB板上，提供可靠的机械支撑与电磁屏蔽连接
6
电气特性优异，接触电阻≤100mΩ，满足高速信号传输对低阻抗的需求
7
插入力最大19.6N，拔出力最小0.98N，保证插拔操作顺畅且不易脱落
8
耐用性强，支持至少10次插拔循环，适用于频繁维护或测试场景
9
工作温度范围宽：-25°C至+150°C，存储温度可达-40°C至+85°C，适应多种温控环境
10
包装形式为卷带（tape & reel），每卷5000件，便于自动化生产线高效取料与组装
使用场景 APPLICATIONS
1
广泛应用于通信设备、服务器、工业控制单元等需要电磁屏蔽的电子产品中
2
适用于安装0.20mm至0.30mm厚度的屏蔽罩，配合金属屏蔽盖实现完整的EMI防护结构
3
常见于高密度电路板设计中，作为屏蔽罩支架固定件，保障信号完整性与系统稳定性
4
可用于医疗电子、汽车电子等领域对可靠性要求极高的场合
5
特别适合在自动化SMT产线中批量焊接安装，提高生产效率与一致性
6
在需要频繁拆卸检修的设备中，其稳定的机械性能和低接触电阻特性仍能保持良好表现
注意事项 PRECAUTIONS
1
请确认所使用的屏蔽罩厚度在0.20mm～0.30mm范围内，以确保正确夹持与密封效果
2
焊接时建议使用标准回流焊工艺，避免过热导致材料变形或镀层损坏
3
不得在超过+150°C的环境下持续运行，以免影响材料性能与寿命
4
存储时应保持干燥通风，避免潮湿环境造成氧化或腐蚀
5
使用前请检查是否有毛刺或损伤，最大允许毛刺高度为0.3mm，超出需进行修整
6
推荐使用指定尺寸的焊盘布局（如图示），以确保焊接可靠性和电气连续性
7
非专业人员请勿擅自修改结构或更换材质，以免影响屏蔽效能与安全性
8
该产品为精密组件，请避免跌落或撞击，防止变形影响安装

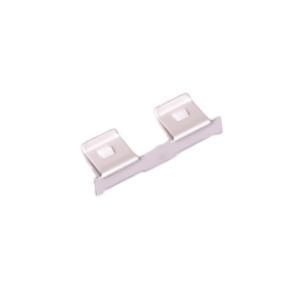

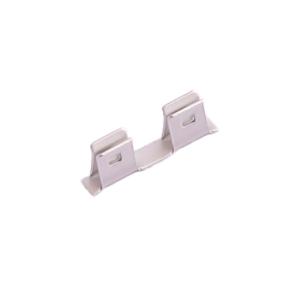

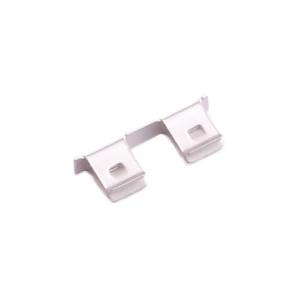

Harwin，屏蔽罩支架，长5.8mm*宽1mm*高2mm,不锈钢，镀锡，S0971-46R
价格：￥2.51
品牌
适用厚度
规格(mm)
购买数量
个
(1000个/圆盘，最小起订量1个，递增量：1)
