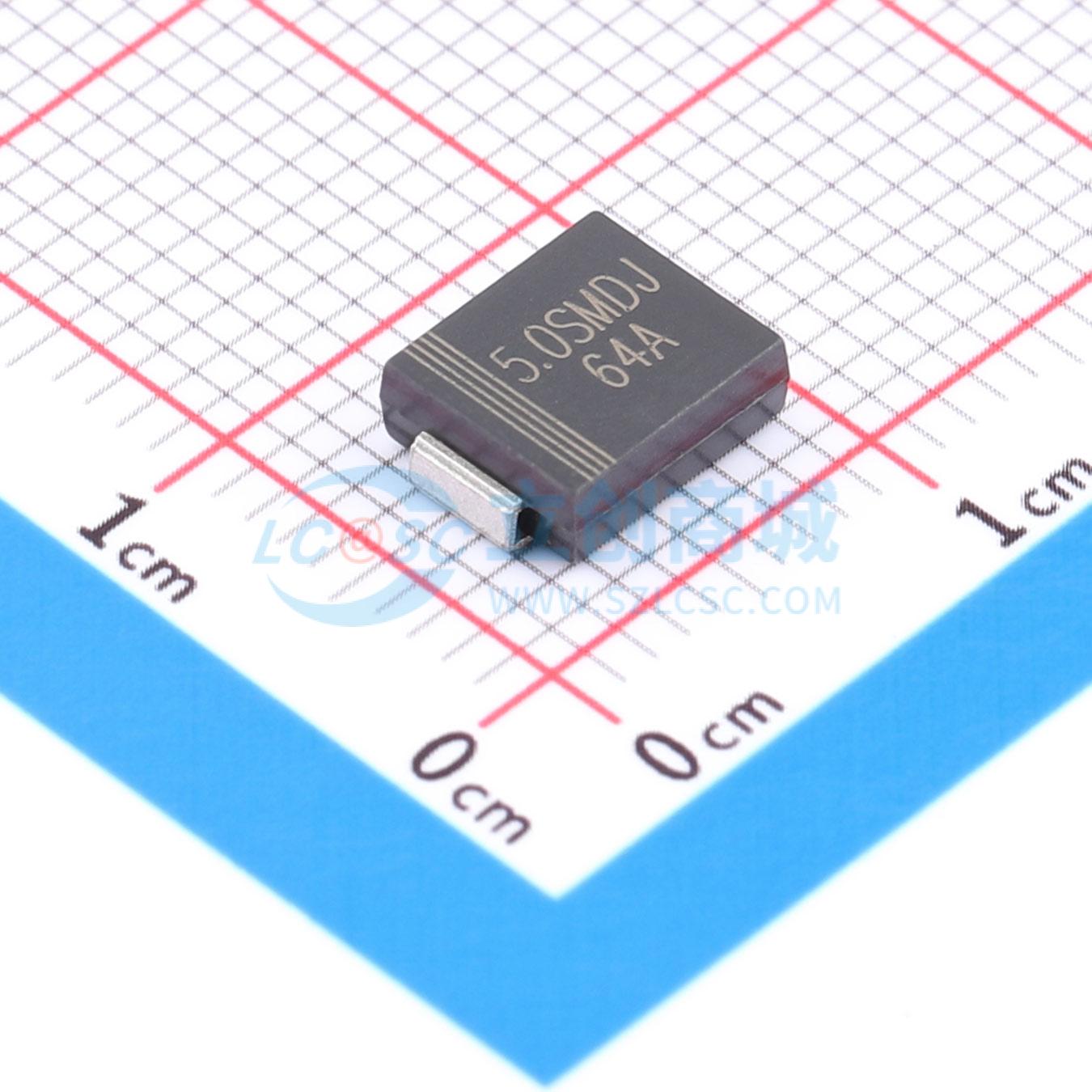

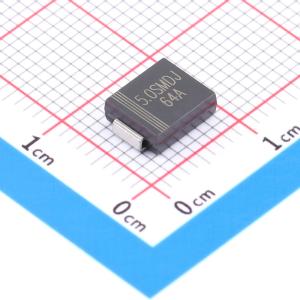

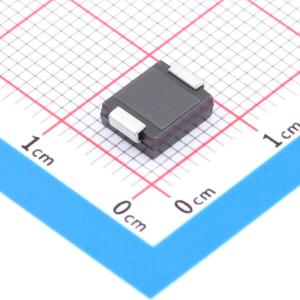

5.0SMDJ64A
用于表面贴装应用的瞬态电压抑制二极管，具备出色钳位能力、低电感、快速响应时间
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- KUU
- 商品型号
- 5.0SMDJ64A
- 商品编号
- C53671069
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 64V | |
| 钳位电压 | 103V | |
| 峰值脉冲电流(Ipp) | 48.55A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压(VBR) | 78.6V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | TVS |
商品概述
瞬态电压抑制二极管，也称为 TVS 二极管，是一种保护电子部件，用于保护电气设备免受线路引入的电压尖峰影响。
商品特性
- 适用于表面贴装应用
- 出色的钳位能力
- 采用 10/1000μs 波形时，具有 5000 W 的峰值脉冲功率能力
- 反向工作峰值电压（VRRWM）为 12 - 190V
- 薄型封装且电感低
- 12V 以上时，典型反向电流（IR）小于 1μA
- 快速响应时间：从 0V 到最小击穿电压（VBR min）通常小于 1.0ps
- 双向
- 单向
应用领域
- 计算机系统
- 家用电器
- 视频输入
