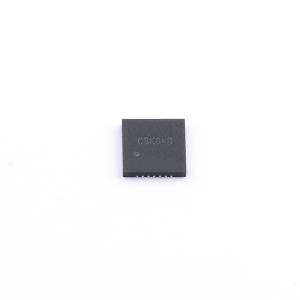

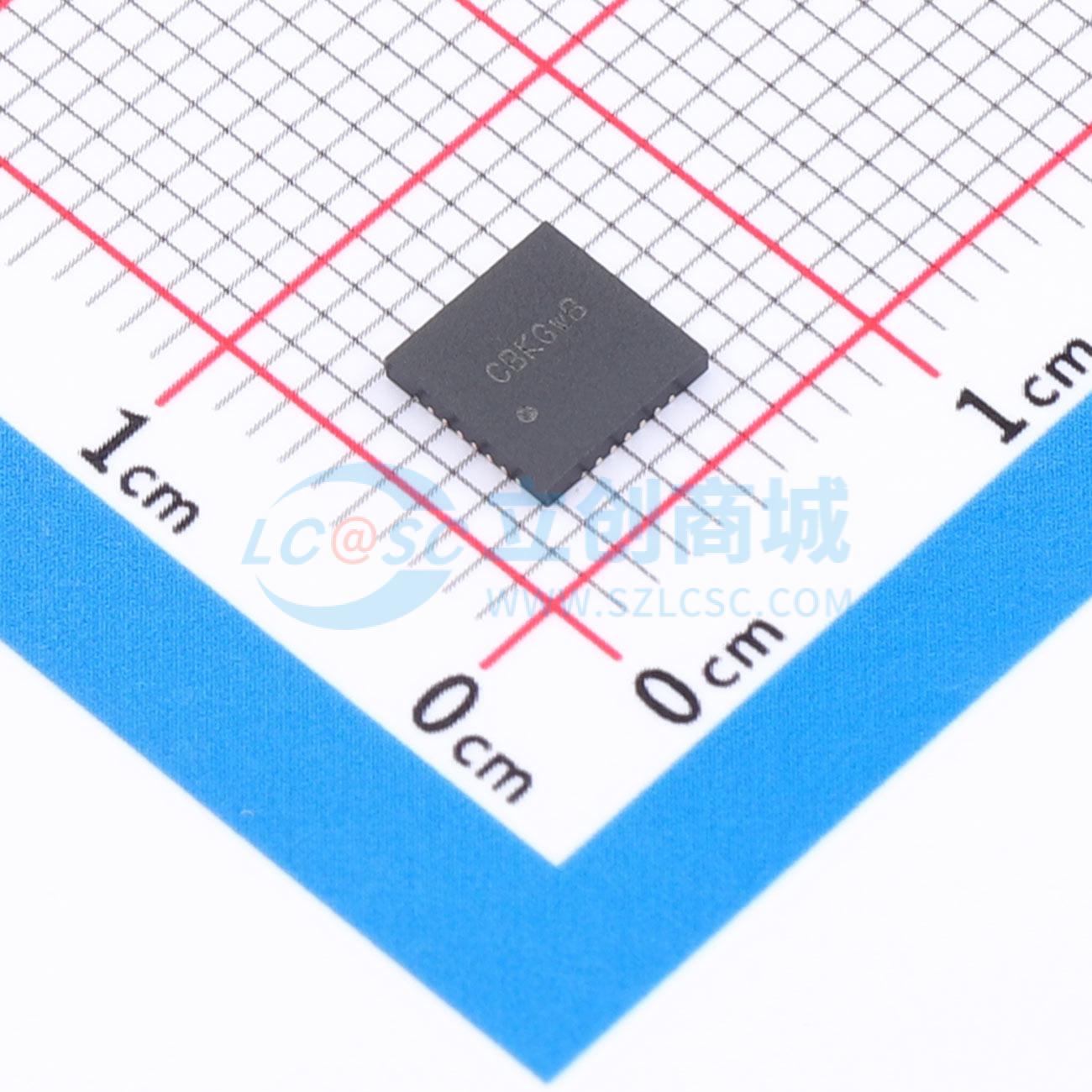

SA22307TVA

升降压型 4V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高压同步BuckBoost转换器，该器件在4V至36V的宽输入电压范围内工作。在轻载条件下，提供PSM和FCCM两种工作模式。四个集成的低RDS(ON)开关可最大限度地降低传导损耗。具有外部软启动、使能控制、开漏电源良好指示器和1μA关断电流。还具备完整的保护功能，如输出过流限制保护、短路保护、过压保护和热关断，以确保可靠运行。采用紧凑的QFN5×5-30封装。
品牌名称: Silergy(矽力杰)
商品型号: SA22307TVA
商品编号: C5110277
商品封装: QFN-30(5x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

SA22307是一款高压同步降压-升压转换器。该器件工作于4V至36V的宽输入电压范围。在轻载条件下，SA22307提供PSM和FCCM两种工作模式。四个集成的低RDS(ON)开关可最大程度降低导通损耗。SA22307具有外部软启动、使能控制、开漏电源良好指示器和1μA关断电流特性。SA22307还包含全面的保护功能，例如输出过流限制保护、短路保护、过压保护和热关断，以确保可靠运行。该器件采用紧凑的QFN5×5-30封装。

商品特性

4V至36V输入电压范围
3V至20V输出电压范围
内部开关的低RDS(ON)：35mΩ
外部软启动限制浪涌电流
1μA关断电流
7A内部开关峰值电流能力
可编程频率200kHz~600kHz
在-40℃至125℃范围内，基准电压为1.0V ± 2%
轻载工作模式选择：PSM或FCCM
电源良好指示器
输出短路保护的打嗝模式
输出过流保护
带自动恢复功能的热关断
紧凑封装：QFN5×5-30
符合汽车AEC-Q100 Grade 1认证

应用领域

汽车
信息娱乐系统
高压DC-DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4V~36V
	输出电压	3V~20V
	输出电流	-
	开关频率	200kHz~600kHz
	工作温度	-40℃~+125℃@(TJ)
