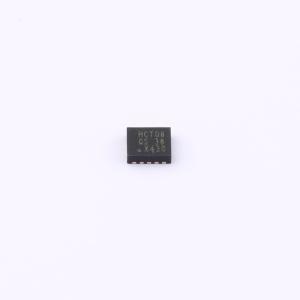

温馨提醒：图片仅供参考，商品以实物为准
74HCT08BQ-Q100,115
四2输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是一款四 2 输入与门。输入包含钳位二极管，这使得使用限流电阻将输入连接到超过 VCC 的电压成为可能。该产品已通过汽车电子委员会 (AEC) 标准 Q100（1 级）认证，适用于汽车应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT08BQ-Q100,115
- 商品编号
- C547217
- 商品封装
- DHVQFN-14-EP(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HCT | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 适用于汽车应用
