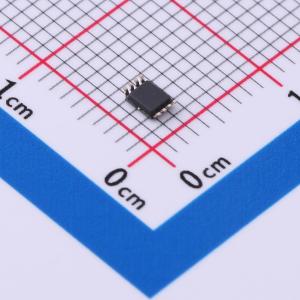

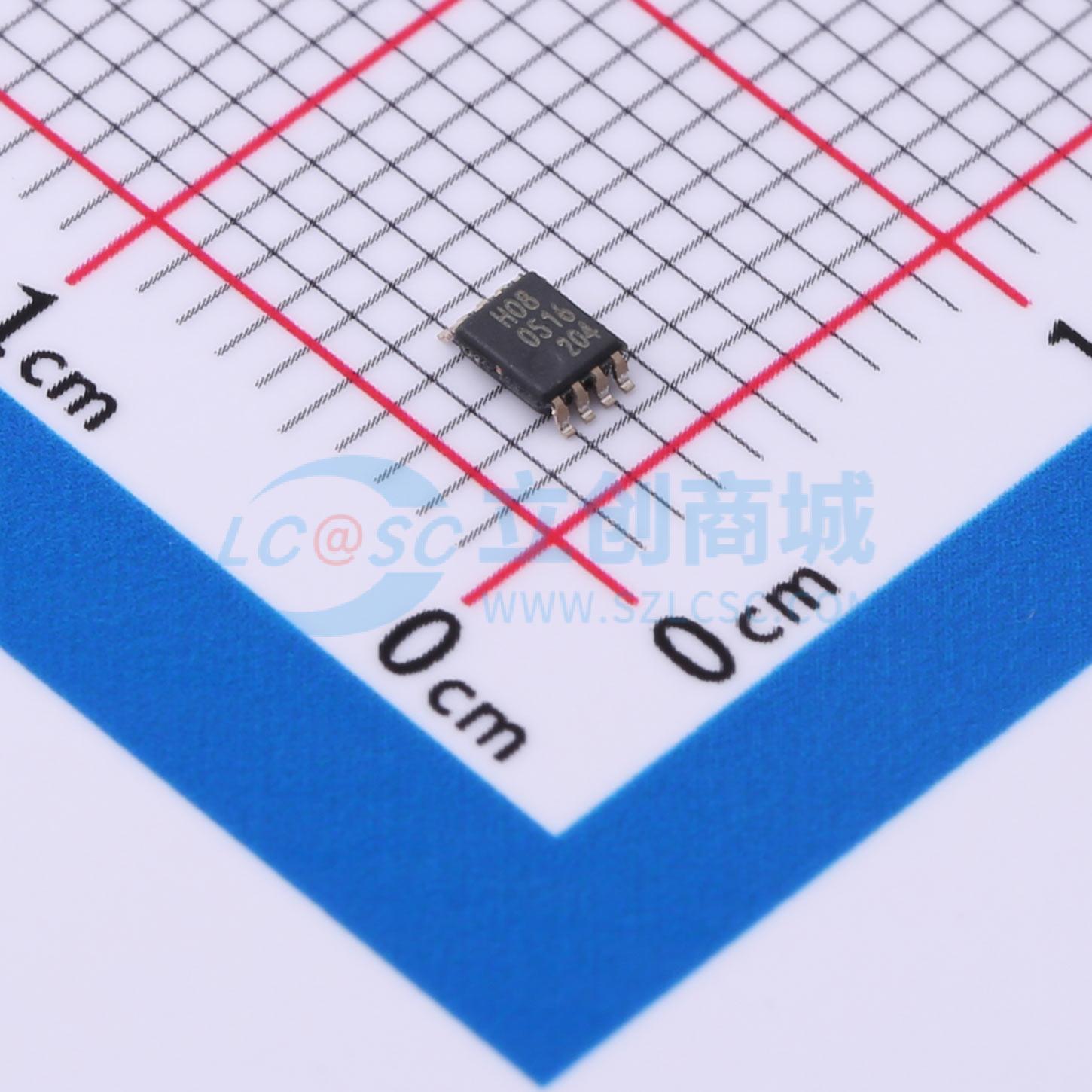

温馨提醒：图片仅供参考，商品以实物为准
74HC2G08DC,125
双路二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC2G08、74HCT2G08 是双 2 输入与门。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到高于 VCC 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC2G08DC,125
- 商品编号
- C546818
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V~4.5V；1.9V~2V；5.9V~6V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 9ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
应用领域
- 数字逻辑电路
- 信号处理
- 控制系统
- 通信设备
- 计算机外围设备
- 工业自动化
- 消费电子
- 测试和测量设备
