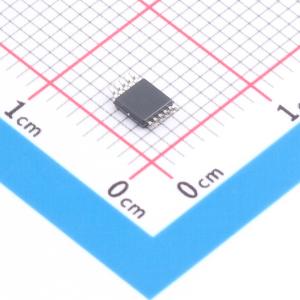

74AVC1T1022DPJ

74AVC1T1022 是一种用于时钟分配的 1 到 4 扇出缓冲器。它具有双电源 (VCC(A) 和 VCC(B)) 用于电压转换。它还具有一个数据输入 (A)、四个数据输出 (1Yn 和 2Yn) 以及一个输出使能输入 (OE)。VCC(A) 和 VCC(B) 可以独立供电，电压范围在 0.8 V 到 3.6 V 之间。这使得该器件适用于以下电压之间的低电压转换：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V 和 3.3 V。A、OE 和 1Yn 的电平参考 VCC(A)，而输出 2Yn 参考 VCC(B)。这种电源配置确保了两个扇出信号可用于电平转换。OE 上拉高会通过下拉电阻将所有输出拉低，OE 拉低会断开下拉电阻并使能所有输出。所有输入上的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。IOFF 电路禁用输出，防止器件断电时通过器件的任何有害反向电流。

• 时钟分配
• 电压转换
• 电平移位
