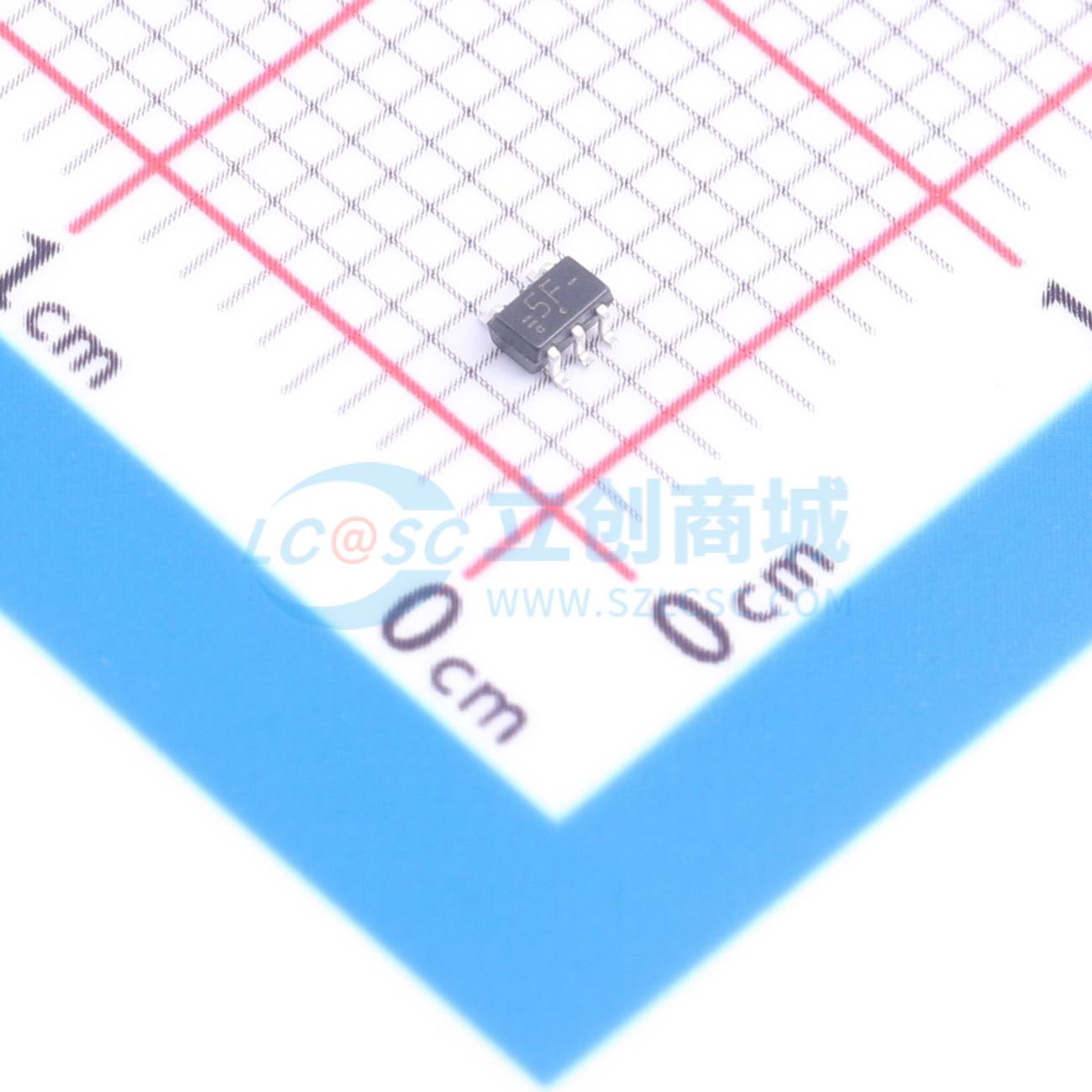

74AUP1T02GWH
74AUP1T02GWH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AUP1T02GWH
- 商品编号
- C545943
- 商品封装
- TSSOP-5-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 静态电流(Iq) | 1.2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 6.8ns@3.3V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 局部关断模式 |
商品概述
74AUP1T02提供单路2输入或非功能。该器件在整个2.3V至3.6V的VCC电压范围内，确保极低的静态和动态功耗。74AUP1T02专为逻辑电平转换应用而设计，其输入开关电平可接受1.8V低压CMOS信号，同时可由2.5V或3.3V单电源供电。宽电源电压范围确保电池电压从3.6V降至2.3V时仍能正常工作。该器件针对使用IOFF的部分掉电应用进行了全面规范。IOFF电路可禁用输出，防止器件掉电时产生破坏性的回流电流。施密特触发输入使电路在整个VCC电压范围内能耐受较慢的输入上升和下降时间。
商品特性
- 宽电源电压范围：2.3V至3.6V
- 高抗噪能力
- 低静态功耗；ICC（最大值）=1.5μA
- 闩锁性能超过JESD 78 Class II标准的100mA
- 输入可承受高达3.6V的电压
- 低噪声过冲和下冲< VCC的10%
- IOFF电路提供部分掉电模式操作
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS - 001 3A类超过5000V
- CDM：ANSI/ESDA/JEDEC JS - 002 C3类超过1000V
- 工作温度范围：-40°C至+85°C和-40°C至+125°C
