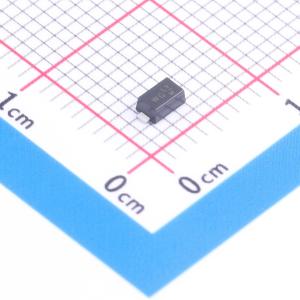

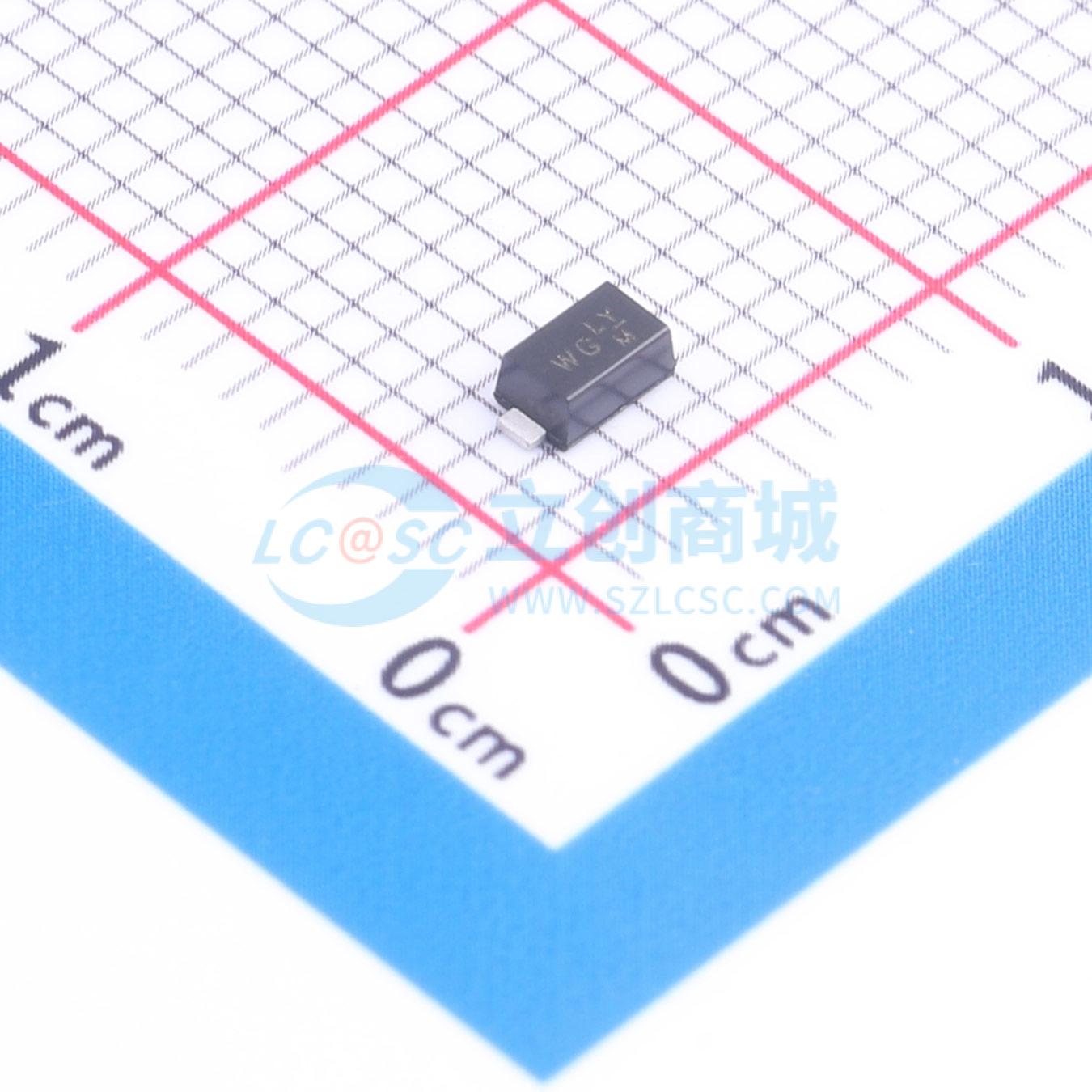

TSA6.0B
适用于表面贴装应用的低电感 TVS/TSA，具备低轮廓封装、出色钳位能力，符合 AEC - Q101 和 RoHS 标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TSA6.0B
- 商品编号
- C53514076
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.038367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 23.3A | |
| 峰值脉冲功率(Ppp) | 240W@10/1000us | |
| 击穿电压(VBR) | 7.37V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 无铅电镀
- 峰值功率为240W（10/1000μs）
- ESD等级为X级（> 15 kV）（IEC6100 - 4 - 2）
- 响应时间通常<1 ps
- 薄型封装
- 在10V以上时典型反向电流小于1μA
- 低电感
- 出色的钳位能力
- 符合AEC - Q101、MSL1、RoHS标准
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线（RS232、RS485等）
