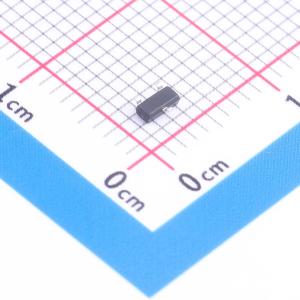

温馨提醒：图片仅供参考，商品以实物为准
TESD712G2B
用于扩展共模RS-485的不对称TVS二极管，具备低电容，符合RoHS标准和IEC兼容性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TESD712G2B
- 商品编号
- C53514154
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 20V；10V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA；1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF |
商品特性
- 每线路400瓦峰值脉冲功率（脉冲宽度tp = 8/20μs）
- 保护两条+12V至 -7V线路
- 低电容
- 符合RoHS标准
- IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50ηs）
- IEC61000 - 4 - 5（浪涌）17A（8/20μs）
应用领域
- 扩展共模范围的RS - 485收发器保护
- 安防系统
- 自动取款机
- HFC系统
- 网络
