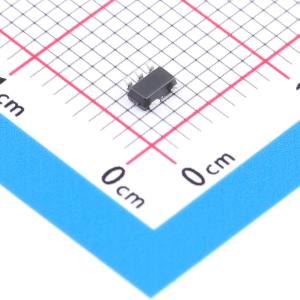

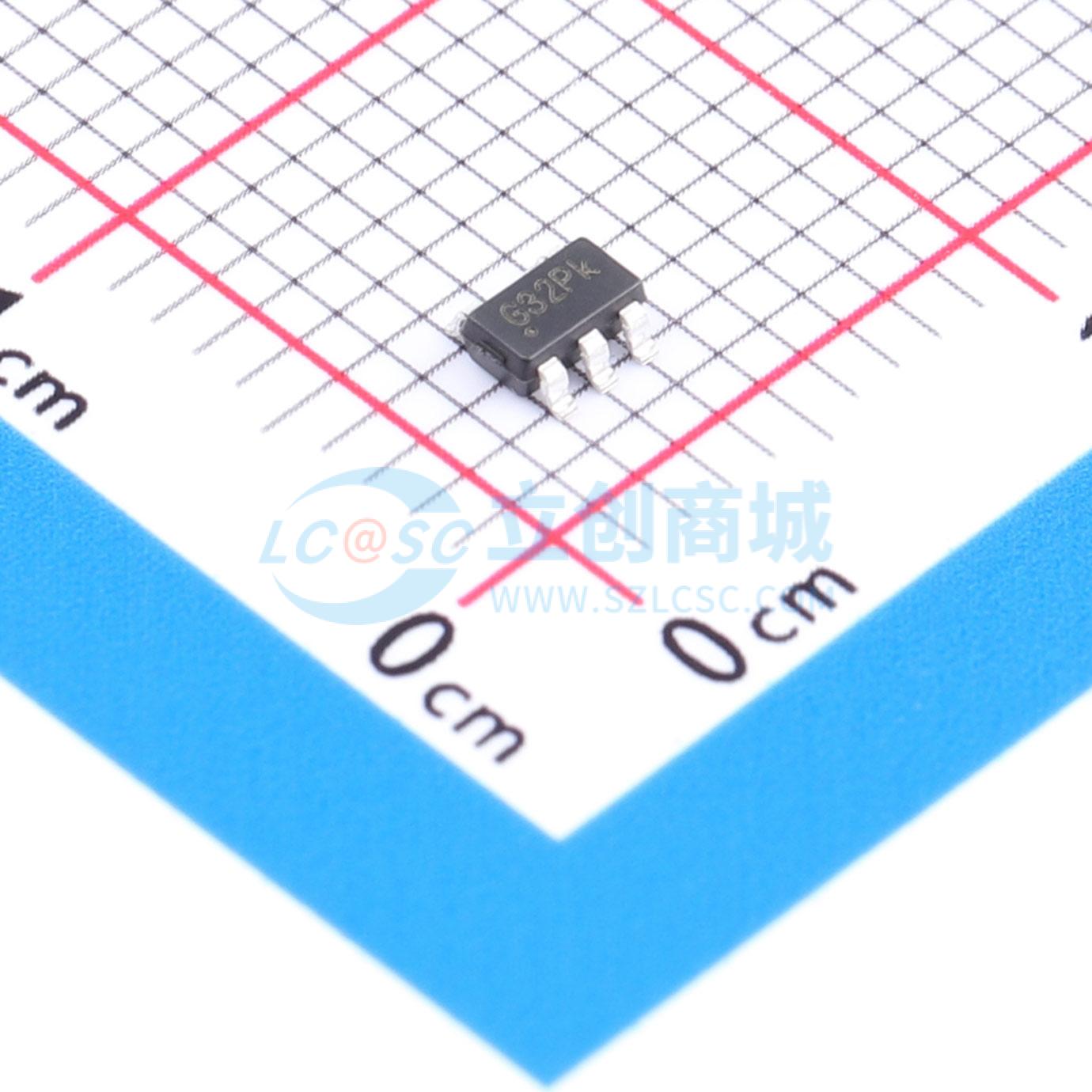

温馨提醒：图片仅供参考，商品以实物为准
T74L1G32-S5TR
单路2输入或门，具备施密特触发功能、低功耗和部分掉电保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- T74L1G32-S5TR
- 商品编号
- C53477615
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；950mV；2V；1.7V；3.4V | |
| 输出低电平(VOL) | 450mV；100mV；800mV；700mV；600mV | |
| 系列 | - | |
| 传播延迟(tpd) | 6.1ns@5.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
T74L1G32是一款单路2输入或门，VCC电源电压范围为1.65 V至5.5 V。具有施密特触发特性，上升和下降时间较慢，抗噪能力更强。IOFF电路可在断电期间防止回流电流，从而支持部分断电保护。
T74L1G32有SOT353和SOT23 - 5封装形式，工作温度范围为 - 40°C至125°C。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- I/O耐受电压达5.5 V
- 所有输入具备施密特触发特性
- CMOS低功耗
- IOFF支持部分断电保护
- ESD保护：±4 kV HBM模型，±1 kV CDM模型
- 闩锁性能超过JESD 78 II类标准的100 mA
应用领域
- 计算机
- 平板电脑
- 电视
- 可穿戴设备
- 服务器
- 工业设备
