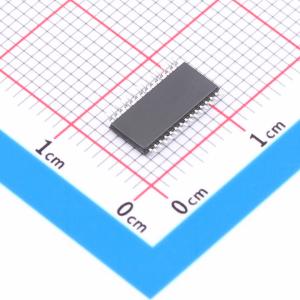

温馨提醒：图片仅供参考，商品以实物为准

MoLi3214S-T

低功耗电池模拟前端保护芯片，集成多种保护与检测功能，配备UART通讯接口，内置EEPROM可配置参数

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MoLi3214S-T是一款适用于3-14节的超低功耗电池模拟前端保护芯片，芯片集成电压，电流以及温度保护，断线检测功能，低压禁充功能，均衡功能，以及小电流唤醒功能:配备UART通讯接口，可以实时读取电压、电流以及温度参数:内置EEPROM可以动态配置保护的阈值以及系统参数。电压测量误差：±50mV@25℃，电流测量误差：±0.05mV@25℃（50uA@1mΩ）
品牌名称: MOLI(南京模砾)
商品型号: MoLi3214S-T
商品编号: C53477551
商品封装: LQFP-32
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	30uA
	均衡电流	-
	接口类型	UART
	功能特性	过流保护；电芯均衡；过充保护；电池温度监测；过放保护；短路保护

商品概述

MoLi321XS是一款适用于3~18S的超低功耗电池模拟前端保护芯片。其中，3 - 10串为型号MoLi3210S；3 - 14串为型号MoLi3214S、MoLi3214S - T；3 - 16串为型号MoLi3216S；3 - 18串为型号MoLi3218S。芯片集成电压、电流以及温度保护、断线检测功能、低压禁充功能、均衡功能、充电中禁止放电功能，以及小电流唤醒功能；配备UART通讯接口，可以实时读取电压、电流以及温度参数；内置EEPROM可以动态配置保护的阈值以及系统参数。

商品特性

过压保护：范围2.5~4.5V，步进5mV，精度±10mV
欠压保护：范围1.0~3.5V，步进10mV，精度±10mV
放电过流保护1：范围12~100mV，步进4mV
放电过流保护2：范围40、50、70、80、100、120、150、200mV；短路保护阈值可配置为OCD2阈值的1.5倍或者2倍
充电过流保护：范围3~65mV，步进1mV
所有电流保护精度：|VSENSE| = 0mV（0点误差），精度≤50uV
|VSENSE| ≤ 10mV，精度≤0点误差 + 2%
10mV < |VSENSE| < 100mV，精度≤5%
低压禁充保护：范围0.75~2.25V，步进250mV，精度±10mV
均衡开启电压：范围2.0~4.5V，步进20mV，精度±10mV
充电高温保护：精度±2℃
充电低温保护：精度±2℃
放电高温保护：精度±2℃
放电低温保护：精度±2℃
芯片内温保护阈值：115℃ ± 10℃
充放电状态检测：充放电状态精确检测（充电检测阈值EEPROM固定为1mV，寄存器可配为0.5mV或1mV；放电检测阈值EEPROM固定为2mV，寄存器可配为0.5mV、1mV、1.5V、2mV），精细化保护
支持充放电小电流唤醒MCU的功能
MOSFET保护：抑制充放电MOSFET体二极管过热损坏，可靠性高
内置EEPROM，可以擦写500次，用于配置芯片各个保护的参数、串数的选择以及选择更贴切的功能需求
UART通讯：支持CRC校验；可读取片上状态信息、电压、电流、温度以及功能配置
内置13 - bitΣ - Δ ADC
放电过流自恢复以及锁定功能
均衡功能：具备压差均衡功能
支持乱序上电
CTLD和CTLC可以控制CHG和DSG的使能
低边控制驱动
断线保护
工作电压：范围8~80V
工作温度：范围 - 40~85℃
功耗：Normal（典型）30uA，Powerdown（典型）2.5uA
封装形式：TSSOP28（MoLi3210S、MoLi3214S - T）、LQFP32L（MoLi3214S、MoLi3216S）和LQFP48L（MoLi3218S）

应用领域

电动自行车、电动滑板车和电动摩托车；平衡车、扫地机器人和无人机；电动工具、园艺工具和清洁工具；备用电源、通信储能和家庭储能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	8V~80V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池
	电池节数	3~14
