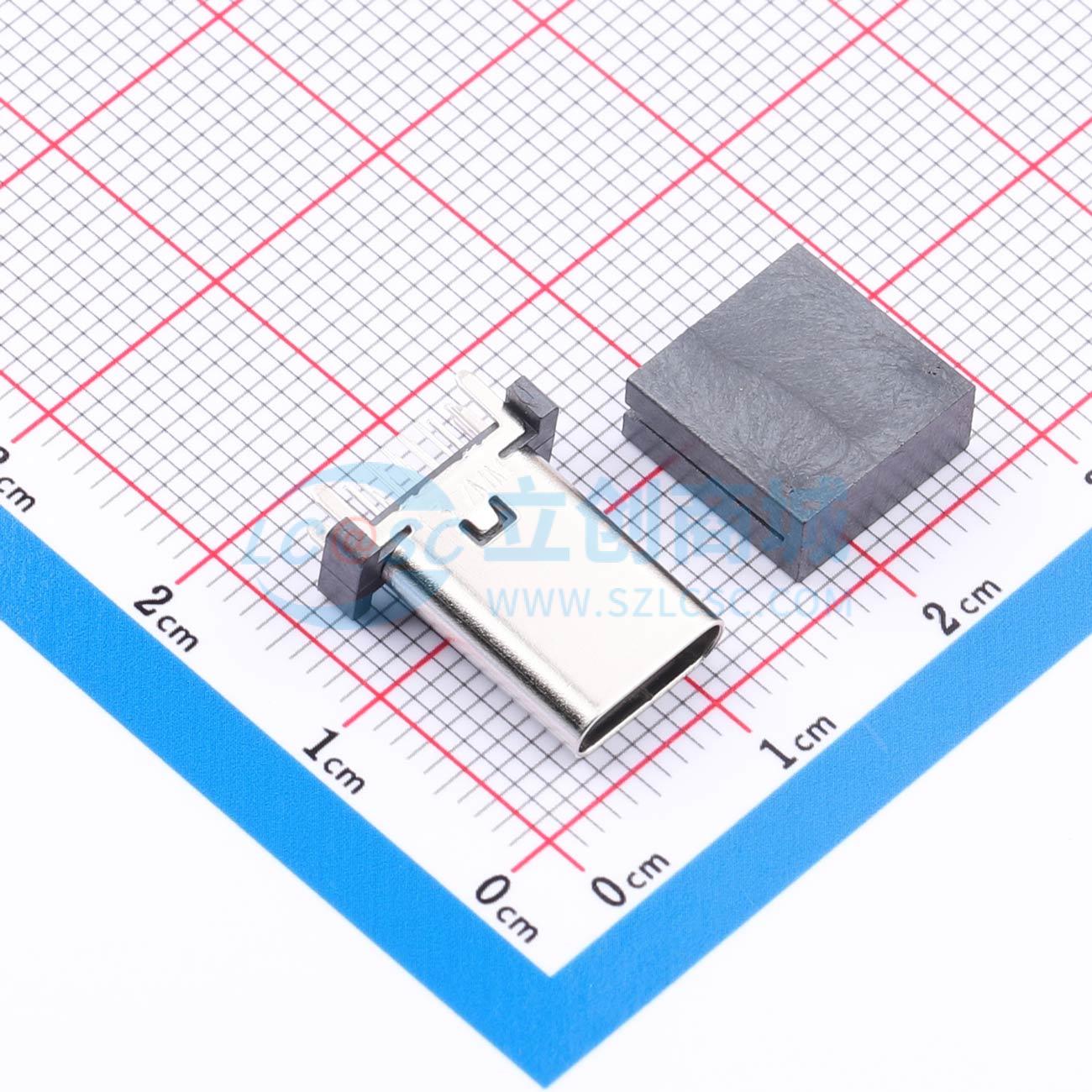

温馨提醒：图片仅供参考，商品以实物为准

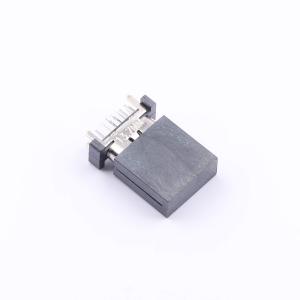

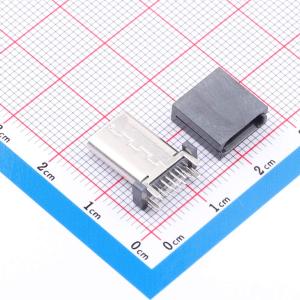

U-USBTS16P-F201
Type-C 母 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB3.1母座 TYPE-C 16P F 母座 直插板 H=13.7mm
- 品牌名称
- Ckmtw(灿科盟)
- 商品型号
- U-USBTS16P-F201
- 商品编号
- C53474814
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.1 | |
| 公母 | 母 | |
| 安装方式 | 直插 | |
| 触点数量 | 16P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 13.7mm | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 电气特性：
- 额定电流：5.0A
- 接触阻抗：最大40毫欧
- 耐电压：150V交流/最大1mA
- 绝缘阻抗：150V直流/最小100兆欧
- 机械性能：
- 插入力：5~20N
- 拔出力：8~20N
- 使用寿命：10000次，拔出力最小6N
- 材料：
- 塑胶：LCP/PA9T UL94V - 0
- 端子：C7025，厚度0.15mm
- 外壳：SUS304，厚度0.30mm
- 卡勾：SUS304，厚度0.15mm
- 电镀：
- 端子：接触点镀金最小1微英寸，PIN脚焊接区域镀锡最小60微英寸
- 外壳：镀镍最小50微英寸（盐雾48小时）
- 电镀品需做粘锡测试，粘锡面积达到95%以上
- SMT回流焊（峰值260℃±5℃）不能起泡、熔胶、变色不良（变形在公差范围以内）
- 工作温度：-40℃~+85℃
