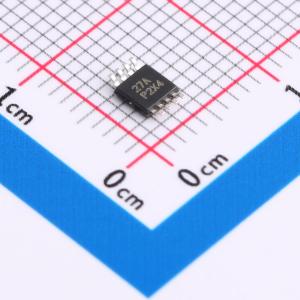

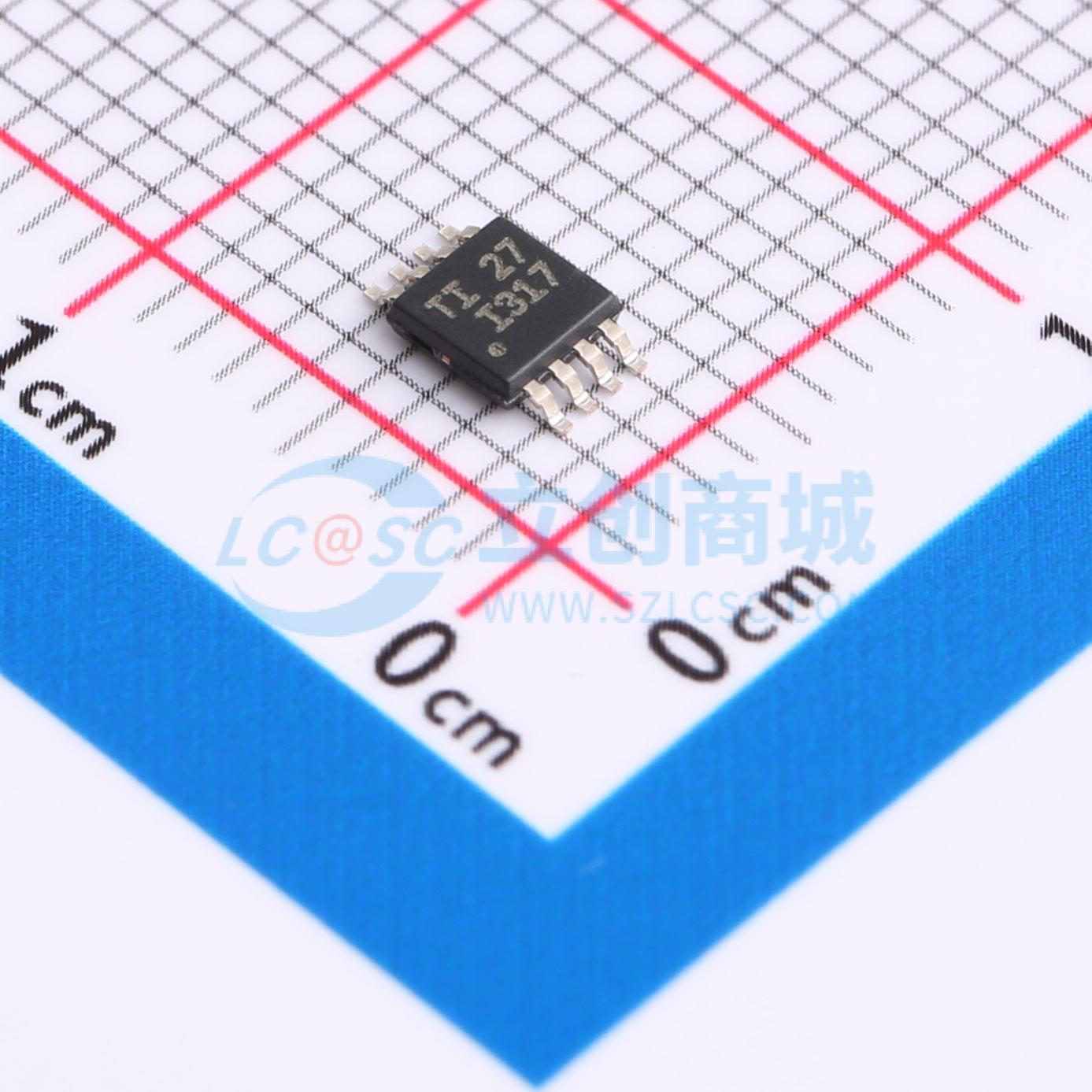

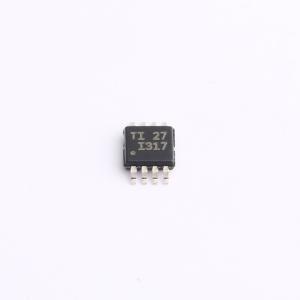

温馨提醒：图片仅供参考，商品以实物为准

INA317IDGKR

微功耗、零漂移、轨至轨输出仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA317 微功耗 (50μA)、零漂移（75μV 失调电压、0.3μV/°C）、精密 RRO 仪表放大器
品牌名称: TI(德州仪器)
商品型号: INA317IDGKR
商品编号: C545249
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	300nV/℃
	静态电流(Iq)	50uA
	工作温度	-40℃~+125℃
	单电源	1.8V~5.5V
	双电源(Vee ~ Vcc)	900mV~2.75V；-2.75V~-900mV
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	50nV/√Hz@1kHz
	输入失调电流(Ios)	200pA

商品概述

INA317 是一款具备出色精度的低功耗精密仪表放大器。采用3 种多功能运算放大器设计，尺寸小巧，功耗较低，适用于各种便携式应用。单个外部电阻器可根据行业标准增益等式 G = 1 + (100 kΩ / RG) 的定义，设置1 至1000 范围内的任意增益。该仪表放大器提供低失调电压（75 μV，G ≥ 1001）、出色的失调电压漂移（0.3 μV/℃，G ≥ 100）和高共模抑制（G ≥ 10 时为100dB）。采用低至1.8 V（±0.9 V）电压和50 μA 静态电流的电源供电，因而适用于电池供电系统。采用自动校准技术确保广泛工业温度范围内的精度，可提供可扩展到直流的低噪声密度(50nV/√Hz)。采用8 引脚VSSOP 表面贴装式封装，额定温度范围为TA = -40℃ 至 +125℃。

商品特性

低失调电压：75μV（最大值），G ≥ 100
低温漂：0.3μV/℃，G ≥ 100
低噪声：50nV/√Hz，G ≥ 100
高共模抑制比(CMRR)：100dB（最小值），G ≥ 10
低输入偏置电流：200pA（最大值）
电源范围：1.8V 至 5.5V
输入电压：(V–) 0.1V 至 (V+) - 0.1V
电压范围：(V–) 0.05V 至 (V+) - 0.05V
低静态电流：50μA
工作温度范围：-40℃ 至 +125℃
已过滤射频干扰(RFI) 的输入
8 引脚 VSSOP 封装

应用领域

桥式放大器
心电图(ECG) 放大器
压力传感器
医疗仪表
便携式仪表
衡器
热电偶放大器
电阻式温度检测器(RTD) 传感器放大器
数据采集

	属性	参数值
	商品目录	精密运放
	放大器数	三路
	输入偏置电流(Ib)	200pA
	输入失调电压(Vos)	75uV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	0.16V/us
	输出电流	5mA
	轨到轨	轨到轨输出
