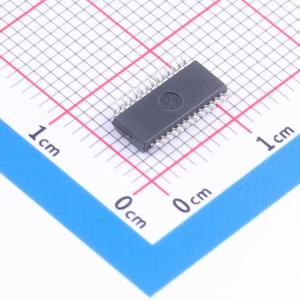

温馨提醒：图片仅供参考，商品以实物为准
HG1640MS-28
2线串口LED驱动专用电路，采用功率CMOS工艺，内置RC振荡、上电复位和自动消隐电路，支持共阴数码管输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2 线串口 LED 驱动专用电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG1640MS-28
- 商品编号
- C53468211
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.537克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置自动消隐；PWM调光；BCD输入锁存功能；内置显示RAM；内部复位功能 |
商品概述
HG1640是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。本产品性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。
商品特性
- 工作电压：2.5~5.5V
- 采用功率CMOS工艺
- 辉度调节电路（占空比8级可调）
- 两线串行接口（CLK，DIN）
- 振荡方式：内置RC振荡（330KHz）
- 内置上电复位电路
- 内置自动消隐电路
- 显示模式（8段×16位），支持共阴数码管输出
- 封装形式：QSOP20、SOP28/SSOP28
应用领域
LED显示面板场合，例如微波炉、电磁炉、热水器、血压计等。
