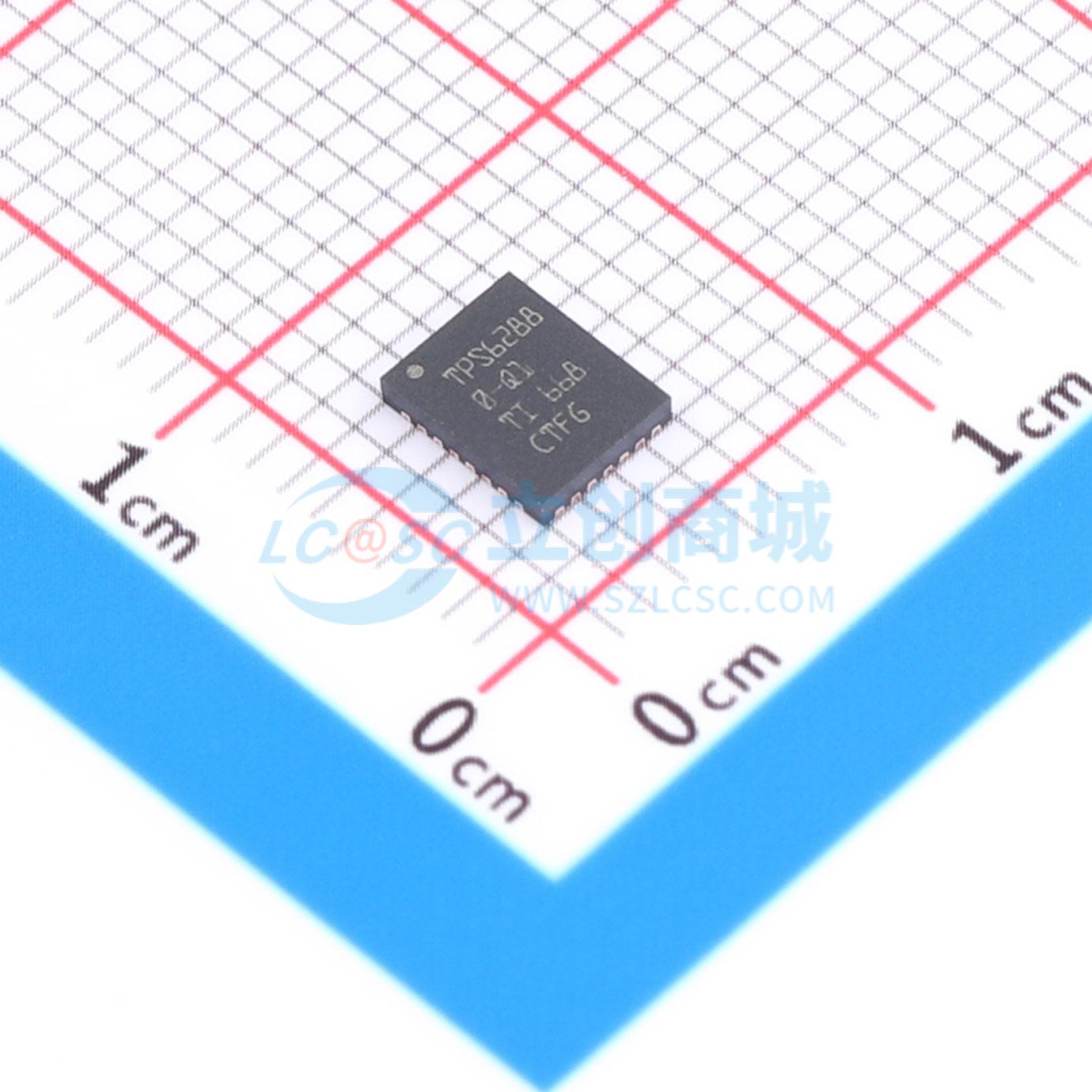

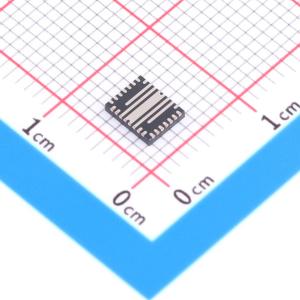

TPS62880QFWRADRQ1

TPS62880-Q1、TPS62881-Q1、TPS62882-Q1和TPS62883-Q1是一系列引脚兼容的12A、20A、24A、30A同步双相降压DC/DC转换器，适用于汽车应用。TPS6288x-Q1采用增强型DCS-Control架构，兼具快速瞬态响应与固定频率工作特性。双相工作可降低输入输出电压纹波，还允许每相位使用更小尺寸的电感器。中等到重载负载下，器件工作在脉冲宽度调制（PWM）模式，轻载时自动进入不连续导通模式，在整个负载电流范围内保持高效率。器件也可被强制进入PWM模式工作，以获得最小的输出电压纹波。器件在推荐输入电压和温度范围内，可提供0.5%的直流输出电压精度。差分远程检测可实现负载端的精准电压控制。只要电源电压高于UVLO阈值，I2C兼容接口就可工作。该接口提供多种控制、监测和告警功能，例如电压监测和温度告警。动态电压缩放可让负载功耗适配应用的性能需求。默认启动电压可通过VSELx引脚选择。开关频率出厂预设为2.25MHz，也可选择1.5MHz、2.5MHz或3MHz选项。TPS6288x-Q1可同步至外部时钟。堆叠操作允许最多五个器件并联工作，支持最高150A的总输出电流。PS引脚与SYNC_OUT引脚配合将器件定义为主器件或从器件。从器件的相移由VSEL1和VSEL2引脚定义，可为30°、60°、90°或120°。

• 通过AEC-Q100汽车应用认证
• 温度等级1:-40℃ 至 125℃ TA
• 结温范围:-40℃ 至 150℃
• 符合功能安全标准
• 面向功能安全应用开发
• 可提供文档支持最高ASIL D（SEooC）等级的ISO 26262系统设计
• 输入电压范围:2.8V 至 6V
• 可选择输出电压范围支持AVS/DVS
• 三组输出范围，Vout范围为0.4V 至 1.2V
• 输出电压精度:±0.5%
• 集成7mΩ和4.5mΩ内部功率MOSFET
• 支持外部补偿
• 开关频率可选1.5MHz、2.25MHz、2.5MHz或3MHz
• 支持强制PWM模式或省电模式工作
• 带CRC的3.4MHz I2C兼容接口
• 输出电压可通过I2C接口或VSELx引脚选择
• 支持可选堆叠操作
• 差分远程检测
• 输入和输出过压保护
• 热预警和热关断
• 输出放电
• 可选扩频时钟
• 带可调阈值窗口比较器的电源好输出
• 封装带可润湿侧翼

• ADAS摄像头
• ADAS传感器融合
• 环视ECU
• 混合可重构仪表
• 车载主机
• 远程信息处理控制单元
