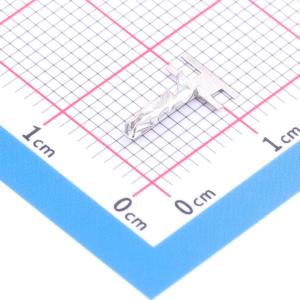

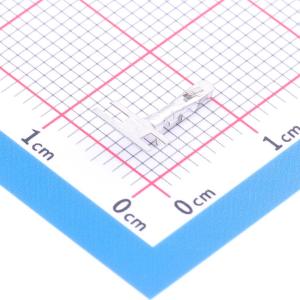

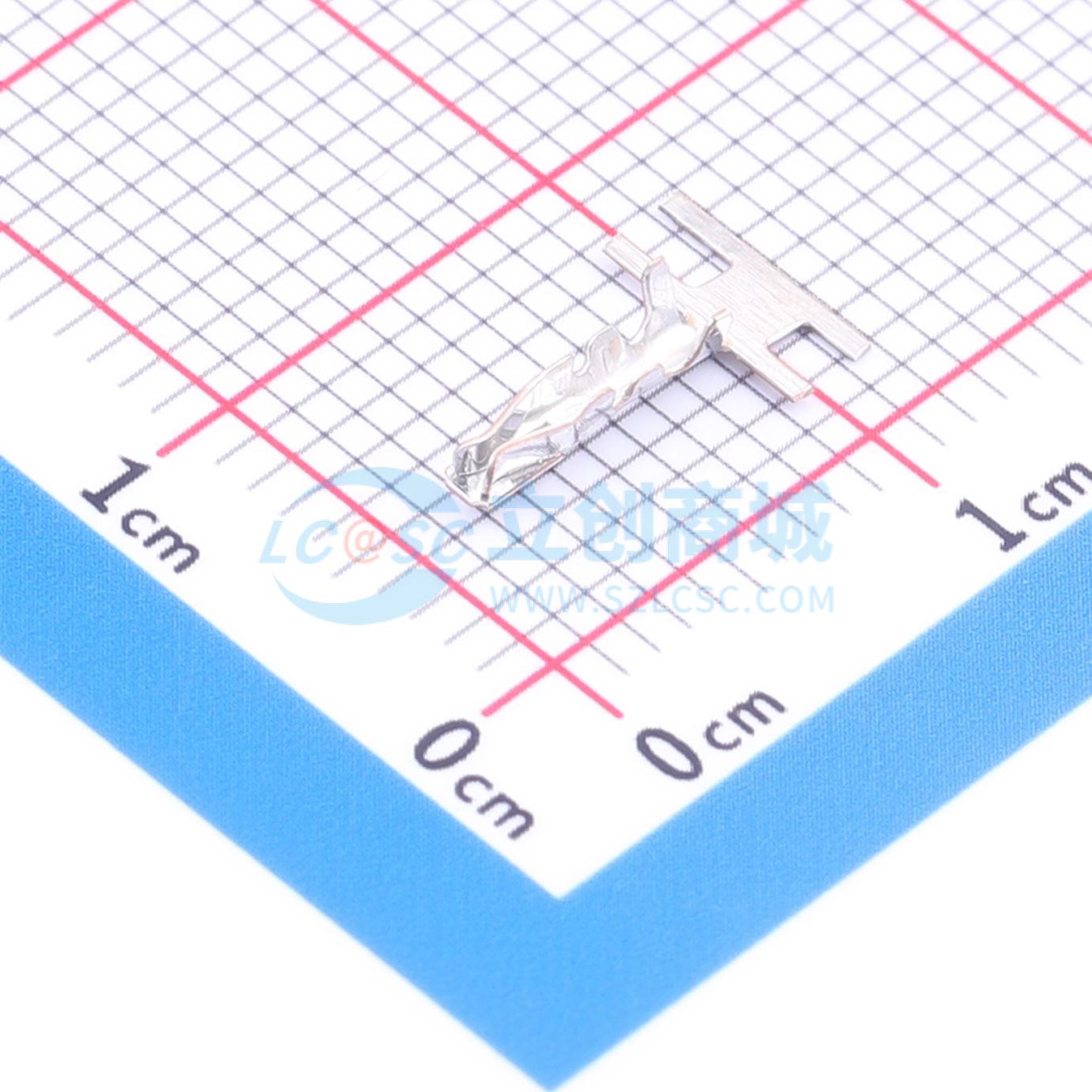

PHB2.0-DZ

本规范适用于普通系列型条形连接器（针座）产品的生产与检验。技术要求如下：

1. 外观电镀要求表面光亮无斑纹、划痕。
2. 形态上，毛刺≤0.03mm，无变形，连续排列整齐，有压线倒角、加强筋，端子标识清晰。未注公差按GB1800中IT12级精度。插拔力6 - 7牛。
3. 使用条件：
   • 环境温度： -25℃~+85℃
   • 适用线规：AWG#28~#22
   • 适用PC板厚度：1.2~1.6mm
4. 外观及尺寸：
   • 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。
   • 外形尺寸依照附图。
   • 相同规格应能互换。
5. 包装、运输、贮存：
   • 包装：塑件内包装为塑料袋，端子内包装为盘装带料包装，装入（贴上）合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。
   • 运输：允许用任何方式运输，勿淋湿及机械性损伤。
   • 贮存：包装完毕的连接器应在环境温度为 -10℃~+40℃，相对湿度≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。
