温馨提醒：图片仅供参考，商品以实物为准

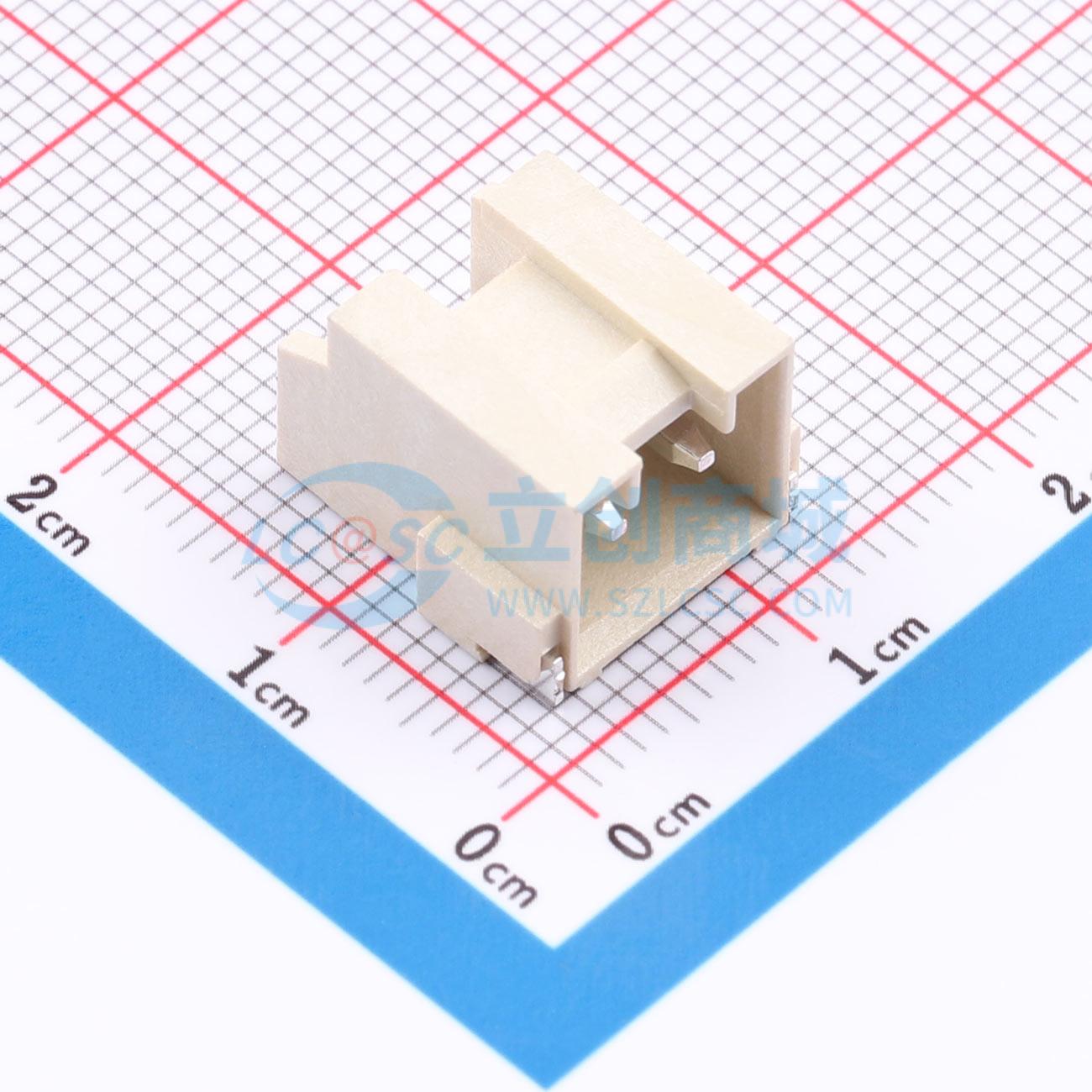

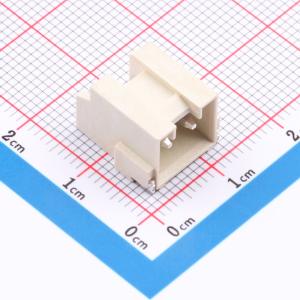

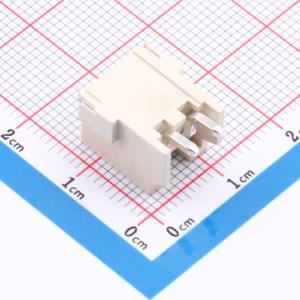

5001-VH0396A-02R1-00-B
1x2P 间距:3.96mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1x2P 间距:3.96mm 卧贴
- 品牌名称
- JMEconn(文章济美)
- 商品型号
- 5001-VH0396A-02R1-00-B
- 商品编号
- C53457355
- 商品封装
- SMD,P=3.96mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x2P | |
| 间距 | 3.96mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 2P | |
| 排数 | 1 | |
| 每排PIN数 | 2 | |
| 额定电流 | 7A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 9.6mm | |
| X轴-板上底边长度(间距线) | 11.88mm | |
| Y轴-板上底边宽度 | 13.5mm |
商品概述
适用线路板（厚度：0.8mm~1.6mm），有2P和3P规格。
商品特性
- 塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象。
- 温度范围：-25°C~85°C。
- 额定电压：250V，ACDC。
- 额定电流：7.0A，AC DC。
- 接触电阻：≤30mΩMin。
- 绝缘电阻：≥1000MΩ。
- 耐压值：1500V AC/minute。
