温馨提醒：图片仅供参考，商品以实物为准

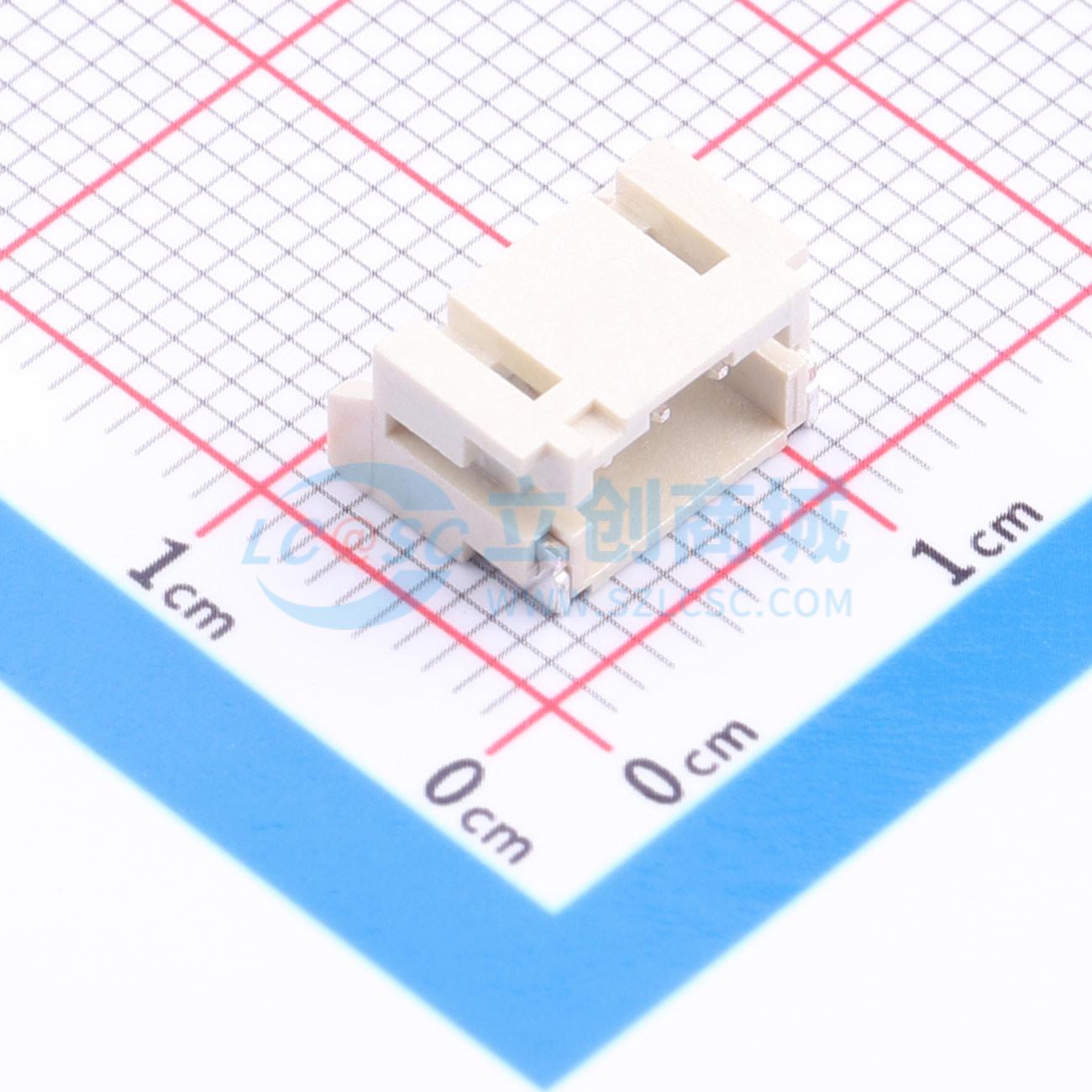

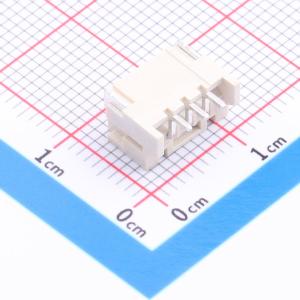

5001-PH0020A-03R1-00-B
1x3P 间距:2mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1x3P 间距:2mm 卧贴
- 品牌名称
- JMEconn(文章济美)
- 商品型号
- 5001-PH0020A-03R1-00-B
- 商品编号
- C53457304
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.726667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 3P | |
| 排数 | 1 | |
| 每排PIN数 | 3 | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 额定电压 | 200V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 5.6mm | |
| X轴-板上底边长度(间距线) | 9.95mm | |
| Y轴-板上底边宽度 | 7.6mm |
商品特性
- 塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象
- 温度范围：-40°C ~ 85°C
- 额定电压：200V，AC
- 接触电阻：每个触点初始值 ≤55mΩ，允许变化 ≤25mΩ
- 绝缘电阻：≥1000MΩ
