温馨提醒：图片仅供参考，商品以实物为准

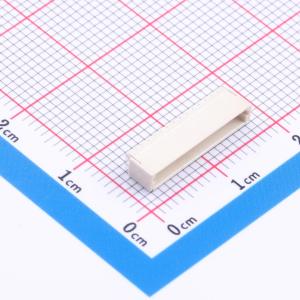

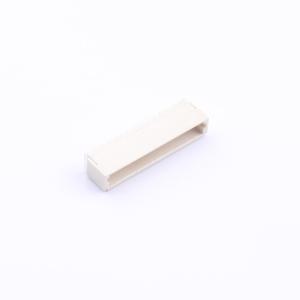

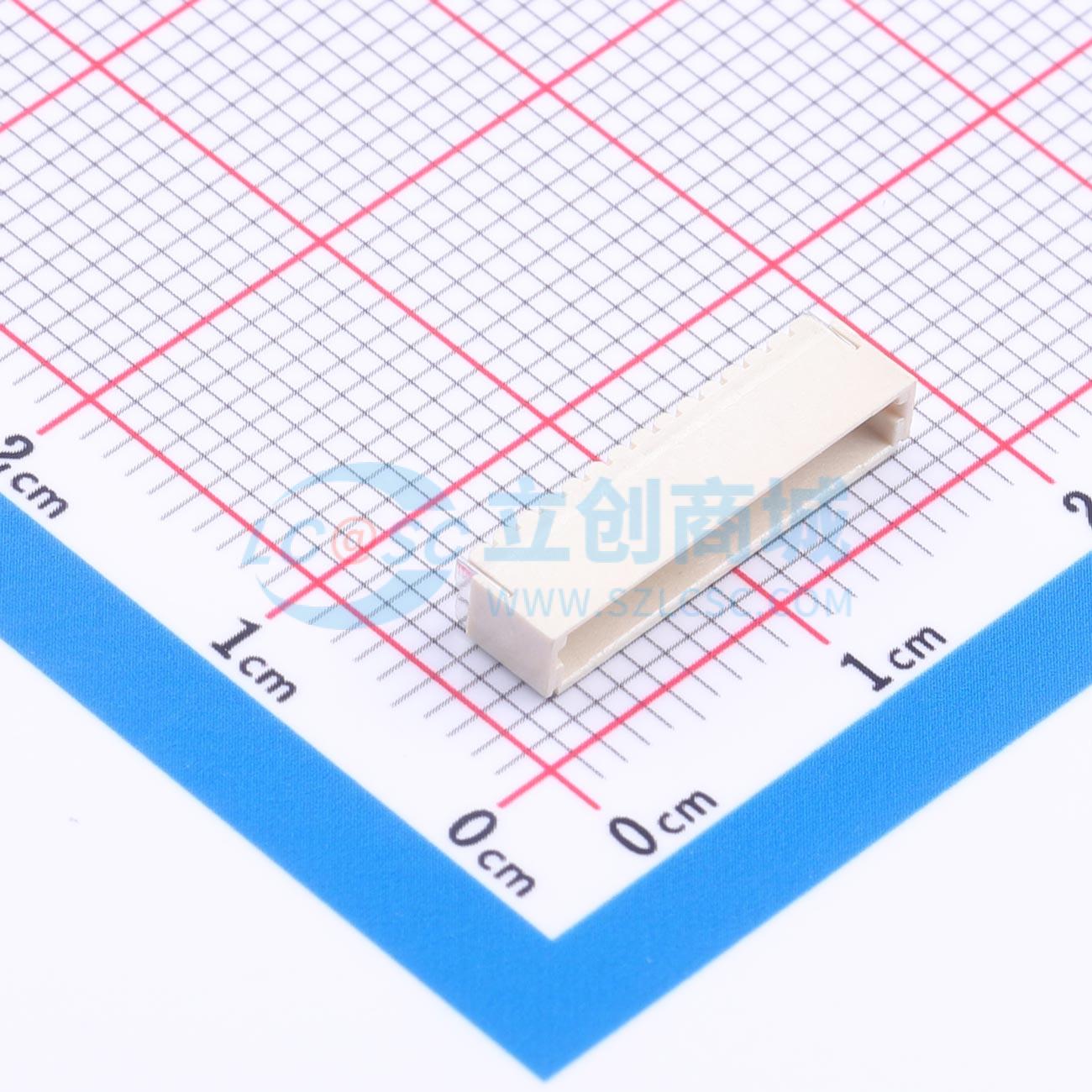

5001-SH0010A-14R1-00-B
1x14P 间距:1mm 卧贴 系列:SH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JMEconn(文章济美)
- 商品型号
- 5001-SH0010A-14R1-00-B
- 商品编号
- C53457181
- 商品封装
- SMD,P=1mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x14P | |
| 间距 | 1mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | SH | |
| 总PIN数 | 14P | |
| 排数 | 1 | |
| 每排PIN数 | 14 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 磷青铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 30V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 2.9mm | |
| X轴-板上底边长度(间距线) | 16mm | |
| Y轴-板上底边宽度 | 4.3mm |
商品概述
- 塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象。
- 温度范围：-25°C ~ 85°C。
- 额定电压：30V，AC/DC。
- 接触电阻：≤0.02Ω。
- 绝缘电阻：≥100MΩ。
- 适用电线型号：
- AWG#28：1.0A（每针）
- AWG#30：1.0A（每针）
- AWG#32：0.8A（每针）
