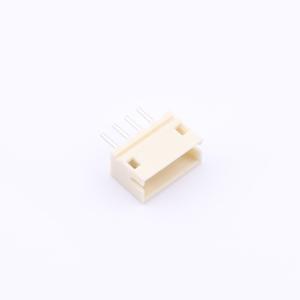

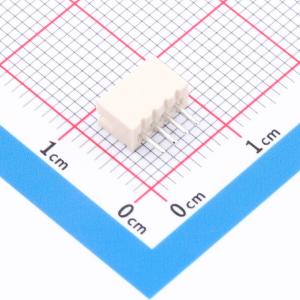

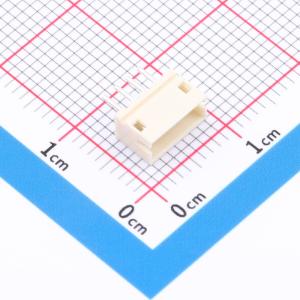

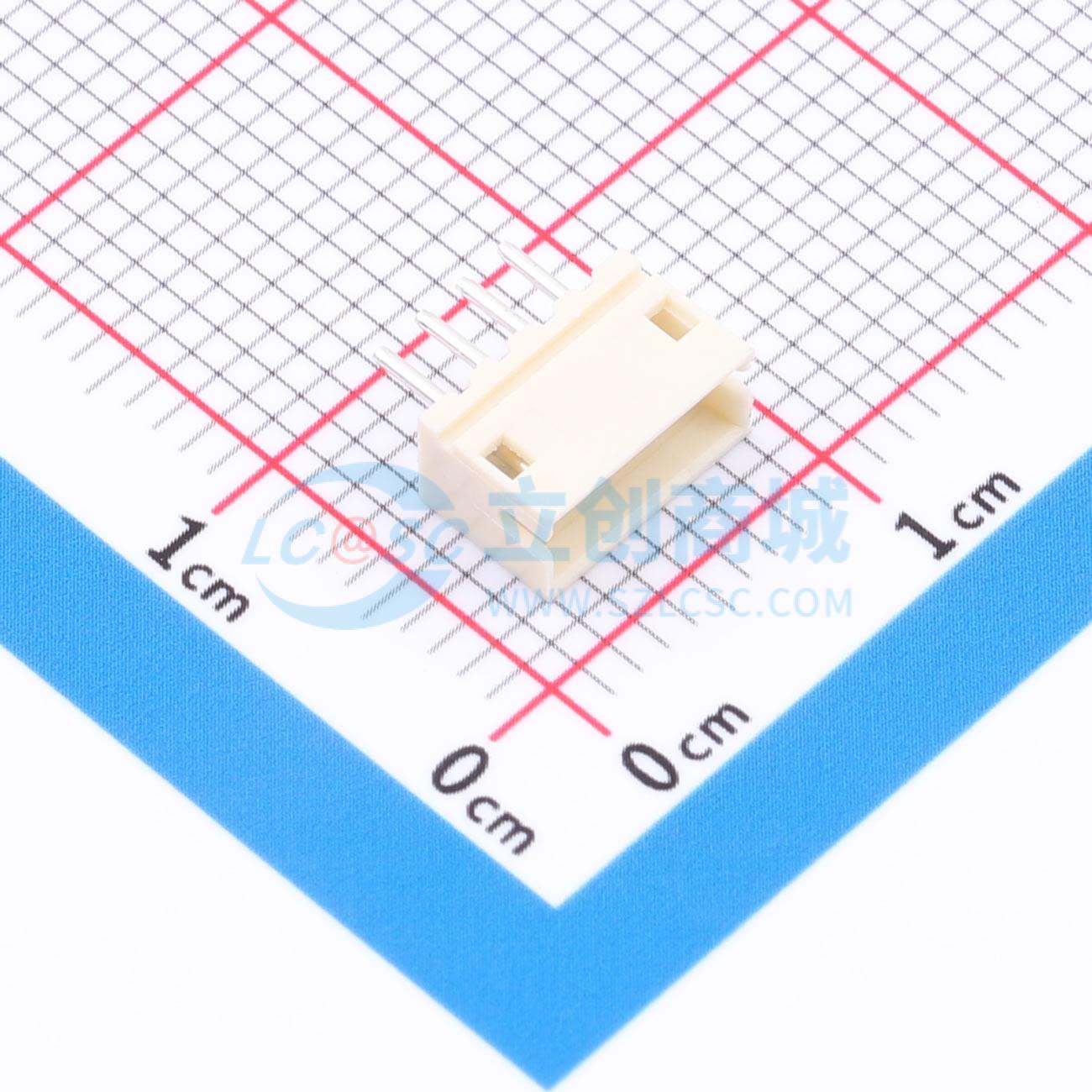

温馨提醒：图片仅供参考，商品以实物为准
HC-ZH-4A-M
1x4P 间距:1.5mm 直插 系列:ZH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针座ZH1.5-4A 直针米色 插件铜
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-ZH-4A-M
- 商品编号
- C53454719
- 商品封装
- 插件,P=1.5mm
- 包装方式
- 袋装
- 商品毛重
- 0.1365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 1.5mm | |
| 安装方式 | 直插 | |
| 参考系列 | ZH | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 4.7mm | |
| X轴-板上底边长度(间距线) | 7.5mm | |
| Y轴-板上底边宽度 | 3.65mm |
商品概述
该PCB LAYOUT的技术要求如下：适应基板厚度为1.2mm~1.6mm，温度范围为 -25℃~85℃，额定电压为100V AC/DC，额定电流为1A，绝缘电阻≥1000MΩ，耐压为800V AC/minute。
商品特性
- 适应基板厚度：1.2mm~1.6mm
- 温度范围： -25℃~85℃
- 额定电压：100V AC/DC
- 额定电流：1A
- 绝缘电阻：≥1000MΩ
- 耐压：800V AC/minute
