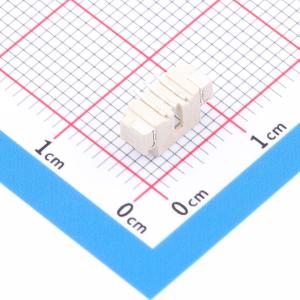

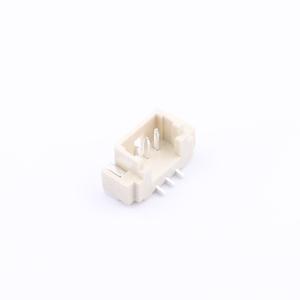

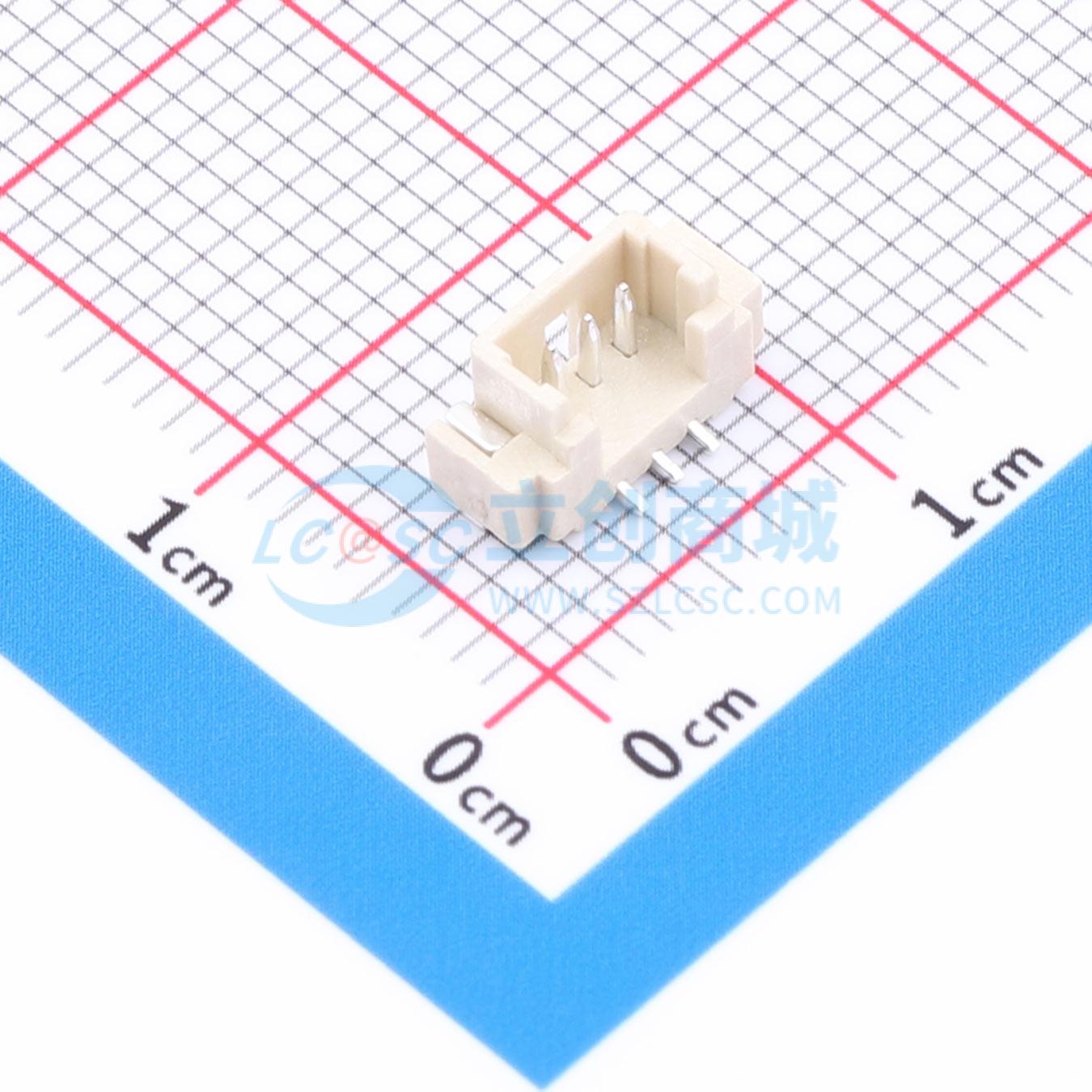

温馨提醒：图片仅供参考，商品以实物为准
HC-MX1.25-3PLT
1x3P 间距:1.25mm 立贴 系列:PicoBlade(MX 1.25)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针座1.25-3P 立贴闭口不加盖 编带
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-MX1.25-3PLT
- 商品编号
- C53454642
- 商品封装
- SMD,P=1.25mm
- 包装方式
- 编带
- 商品毛重
- 0.3124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 间距 | 1.25mm | |
| 安装方式 | 立贴 | |
| 参考系列 | PicoBlade(MX 1.25) | |
| 总PIN数 | 3P | |
| 排数 | 1 | |
| 每排PIN数 | 3 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+70℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 4.6mm | |
| X轴-板上底边长度(间距线) | 8.85mm | |
| Y轴-板上底边宽度 | 4.3mm |
商品概述
推荐的印刷电路板布局俯视图（元件面公差±0.1）。规格如下：额定电压为125V交流/直流；额定电流为1A交流、直流；耐受电压为200V交流/分钟；接触电阻最大为50mΩ；绝缘电阻最小为100MΩ；储存温度范围为 -40℃ ~ +85℃；工作温度范围为 -25℃ ~ +70℃。
