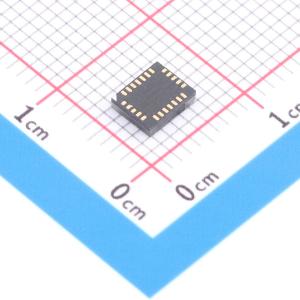

ZSPD5188LG

烟雾传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 集成双光（红外、蓝光）颗粒物检测传感器
品牌名称: Zettasensing(泽声)
商品型号: ZSPD5188LG
商品编号: C53452861
商品封装: OLGA-24(4x5)
包装方式: 编带
商品毛重: 0.0855克(g)

商品参数

参数完善中

商品概述

ZSPD5188的模拟信号链路包含了两路信号链路和一路光电检测链路。其光电检测链路通过LED驱动产生激励信号，并通过模拟前端的电流输入接收并测量返回信号。共有4组独立的时隙控制，可在不同的时隙中配置不同的LED驱动器以及不同的模拟前端参数。光电通路的模拟信号接收链路主要包含电流信号输入端口、内部光电二极管（仅ZSPD5188）、模拟输入选通器、输入偏置消除电流源、跨阻放大器、环境光抑制电路和积分器。光电模拟信号接收链路受时隙控制使能，在每一个时隙的活动周期，光电模拟信号接收链路将按照对应时隙的配置被激活，并与相对应的发射链路（LED驱动器）同步工作。为降低系统功耗，ZSPD5188采用时隙方式工作。每完成一轮信号采样，芯片就会进入睡眠模式，关闭大部分模块的电源，直至下一个时隙周期再次进入活动状态。ZSPD5188启用至多4组不同的时隙配置，即Time Slot A ~ D，每组时隙有不同的参数配置，以便以多组不同的参数来进行信号采集。

商品特性

光电通路集成光电测量模拟前端、ADC、LED驱动器、时序控制与FIFO
129dB动态范围（接收链路，单次采样）
4路差分/单端或8路单端光电二极管输入
60dB高环境光抑制性能（DC~1KHz）
4个独立配置的时隙，用于多参数同步测量
从0.002Hz至16kHz可配置的采样速率
多脉冲积分模式
应对微弱信号场合
多重转换模式
最高24位有效数据输出
3路LED驱动器
可编程恒流驱动，每路最大240mA驱动电流
标准的I²C通讯接口
1024字节FIFO
多种封装形式，适合不同应用场合
OLGA - 24（ZSPD5188），集成高性能光电二极管的OLGA封装
-40°C ~ 85°C宽工作温度范围
电源电压：VDD1/VDD2电压1.7V至1.9V，IOVDD电压1.7V至3.6V

应用领域

消防烟雾报警器
空气颗粒物检测
环境光测量
气体检测
其它胶体浓度检测
