温馨提醒：图片仅供参考，商品以实物为准

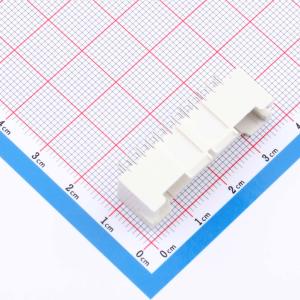

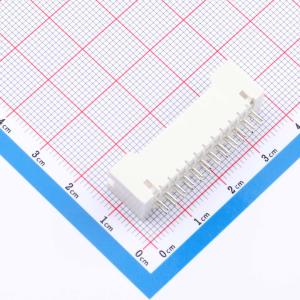

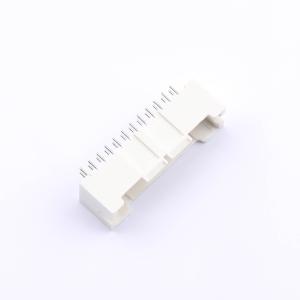

HC-XAD-2*12A-05
2x12P 间距:2.5mm 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.5mm间距 双排直针
- 品牌名称
- HCTL(华灿天禄)
- 商品型号
- HC-XAD-2*12A-05
- 商品编号
- C53452630
- 商品封装
- 插件,P=2.5mm
- 包装方式
- 袋装
- 商品毛重
- 2.662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x12P | |
| 间距 | 2.5mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 24P | |
| 排数 | 2 | |
| 每排PIN数 | 12 | |
| 行距 | 2.5mm | |
| 额定电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -40℃~+105℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 10.1mm | |
| X轴-板上底边长度(间距线) | 35mm | |
| Y轴-板上底边宽度 | 10.1mm |
商品特性
- 额定电流：3A 交流、直流
- 额定电压：250V 交流、直流
- 温度范围：-40℃ ~ +105℃（部分为 -25℃ ~ +85℃）
- 接触电阻：最大 20mΩ
- 绝缘电阻：最小 1000mΩ
- 耐受电压：1000V 交流/分钟
- 材料：有磷青铜镀锡、尼龙66 UL94-VO (2)、晶圆尼龙66 UL94-VO (2) 引脚镀锡等
- 适用线径：AWG#20~28#（部分为 AWG#22~28#）
