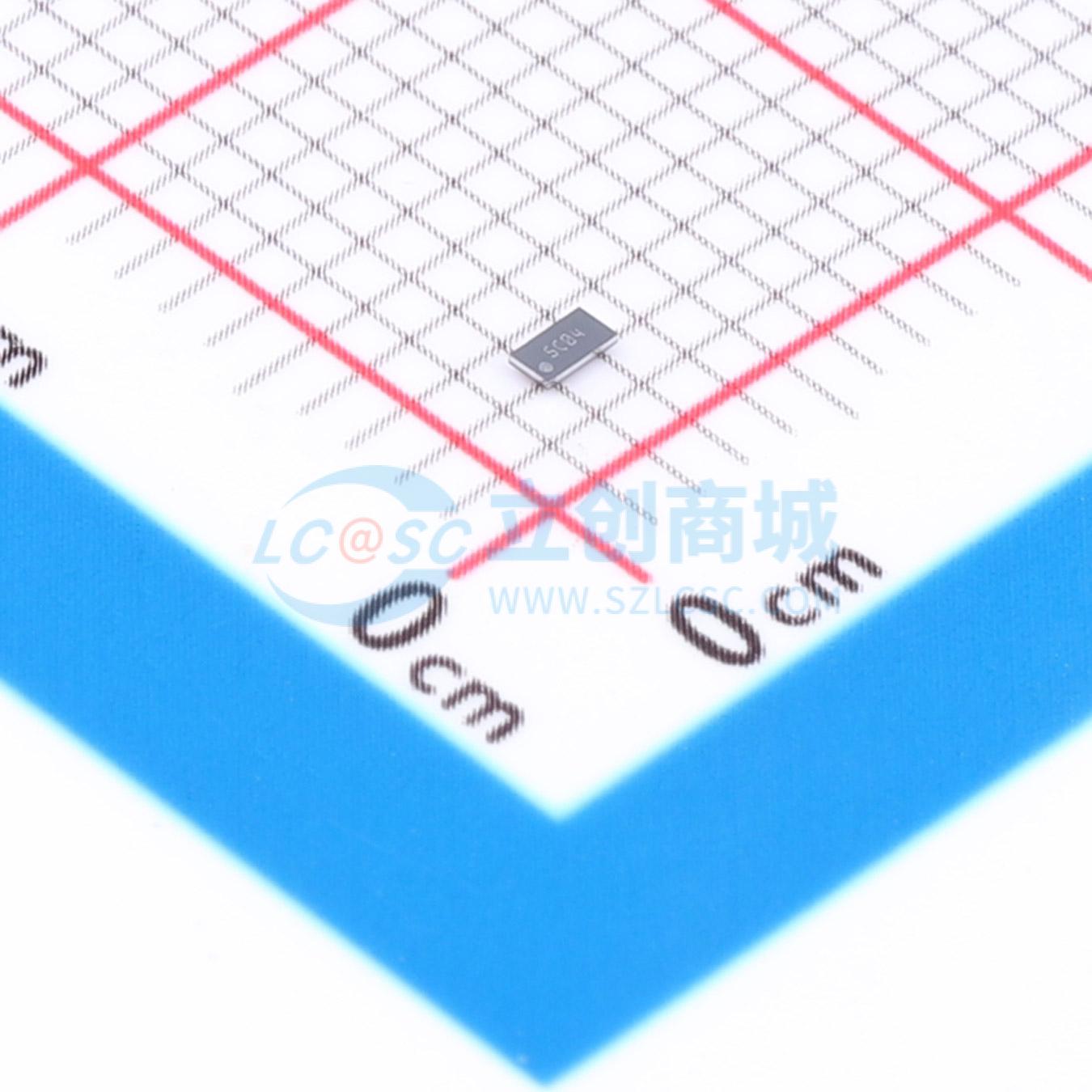

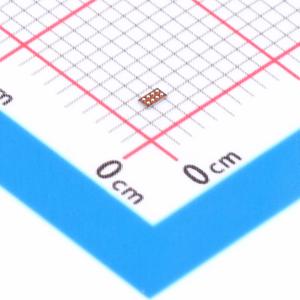

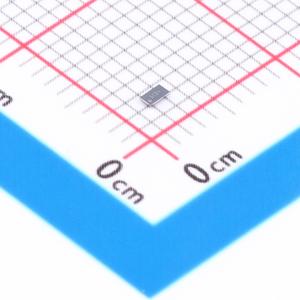

温馨提醒：图片仅供参考，商品以实物为准
MSPM0C1104S8YCJR
高度集成超低功耗32位混合信号微控制器，基于增强型Arm Cortex-M0+内核
- 描述
- 建议使用前先进行烘烤
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0C1104S8YCJR
- 商品编号
- C53449704
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 6 | |
| ADC(位数) | 10bit；12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MSPM0C110x微控制器（MCUs）属于MSP高集成度超低功耗32位MCU系列，基于增强型Arm® Cortex®-M0+内核平台，最高工作频率为24MHz。这些经过成本优化的MCU提供高性能模拟外设集成，支持-40℃至125℃的扩展温度范围，工作电压范围为1.62V至3.6V。MSPM0C110x器件提供最高16KB嵌入式闪存程序存储器，搭配1KB SRAM。这些MCU集成了精度范围为-2%至+1.2%的高速片上振荡器，无需外接晶体。额外特性包括1通道DMA、CRC-16加速器，以及多种高性能模拟外设，例如1个以VDD为电压参考的12位1.5Msps ADC，还有片上温度传感器。这些器件还提供智能数字外设，包括1个16位高级定时器、2个16位通用定时器、1个窗口看门狗定时器，以及多种通信外设，包括1个UART、1个SPI和1个I2C。这些通信外设支持LIN、IrDA、DALI、Manchester、smart card、SMBus和PMBus协议。TI MSPM0低功耗MCU系列包含不同程度模拟和数字集成的器件，可帮助客户找到满足项目需求的MCU。该架构结合多种低功耗模式，经过优化可在便携式测量应用中实现更长的电池续航。MSPM0C110x MCU拥有丰富的硬件和软件生态系统支持，提供参考设计和代码示例，可快速启动设计。开发套件包含可购买的LaunchPad™套件以及目标插座板的设计文件。TI还提供免费的MSP软件开发套件（SDK），可作为Code Composer Studio™ IDE桌面版和云版的组件在TI Resource Explorer中获取。MSPM0 MCU还拥有丰富的在线文档、MSP Academy培训，以及通过TI E2E™支持论坛提供的在线支持。完整的模块说明参见MSPM0 C-Series 24MHz Microcontrollers技术参考手册。必须符合器件级ESD规范施加系统级ESD保护，以防止电过应力或干扰数据或代码存储器。更多信息参见MSP430™系统级ESD注意事项应用笔记，该应用笔记中的原理同样适用于MSPM0 MCU。
商品特性
- 采用Arm 32-bit Cortex-M0+ CPU，最高工作频率24MHz
- 支持扩展温度范围:-40℃ 至 125℃
- 工作电压范围:1.62V 至 3.6V
- 最高配置16KB闪存，1KB SRAM
- 集成高性能模拟外设:1个模数转换器（ADC）支持最多10个外部通道，10位分辨率下采样率1.7Msps，12位分辨率下采样率1.5Msps，采用VDD作为电压参考
- 支持可配置1.4V或2.5V内部ADC电压参考（VREF）
- 集成温度传感器
- 集成电源监控器
- 优化的低功耗模式:RUN模式下功耗87µA/MHz；STOP模式下4MHz时功耗609µA，32kHz时功耗311µA；STANDBY模式下功耗5µA且保留SRAM；SHUTDOWN模式下功耗200nA
- 智能数字外设:1通道专用于ADC的DMA控制器
- 三个定时器，支持最多14个PWM通道
- 1个16位高级定时器，支持死区，最多支持8个PWM通道
- 1个16位通用定时器，带4个捕获/比较通道
- 1个16位通用定时器，带2个捕获/比较通道
- 窗口看门狗定时器
- BEEPER可生成1kHz、2kHz、4kHz或8kHz方波驱动外部蜂鸣器
- 增强型通信接口:1个UART接口，支持LIN、IrDA、DALI、智能卡、Manchester编码，支持STANDBY模式下低功耗运行
- 1个I2C接口，支持FM+（1Mbps）、SMBus、PMBus，支持从STOP模式唤醒
- 1个SPI接口，最高支持12Mbps
- 时钟系统:内部24MHz振荡器（SYSOSC），精度范围-2% 至 +1.2%；内部32kHz低频振荡器（LFOSC）
- 数据完整性:集成循环冗余校验器（CRC-16）
- 灵活I/O特性:最多18个GPIO；2个5V容错开漏IO
- 开发支持:2引脚串行线调试（SWD）
- 多种封装可选:20引脚TSSOP (PW)；20引脚VSSOP (DGS)；20引脚WQFN (RUK)；16引脚SOT (DYY)；8引脚SOT (DDF)；8引脚WSON (DSG)；8引脚DSBGA (YCJ)
- 系列产品包含MSPS003F4（16KB闪存、1KB RAM）、MSPS003F3（8KB闪存、1KB RAM）、MSPM0C1104（16KB闪存、1KB RAM）、MSPM0C1103（8KB闪存、1KB RAM）
- 提供LP-MSPM0C1104 LaunchPad™开发套件、MSP软件开发套件（SDK）开发支持
应用领域
- 电池充电和管理
- 电源供电和输电
- 个人电子设备
- 建筑安防和消防安全
- 互联外设和打印机
- 电网基础设施
- 智能计量
- 通信模块
- 医疗健康
- 照明
