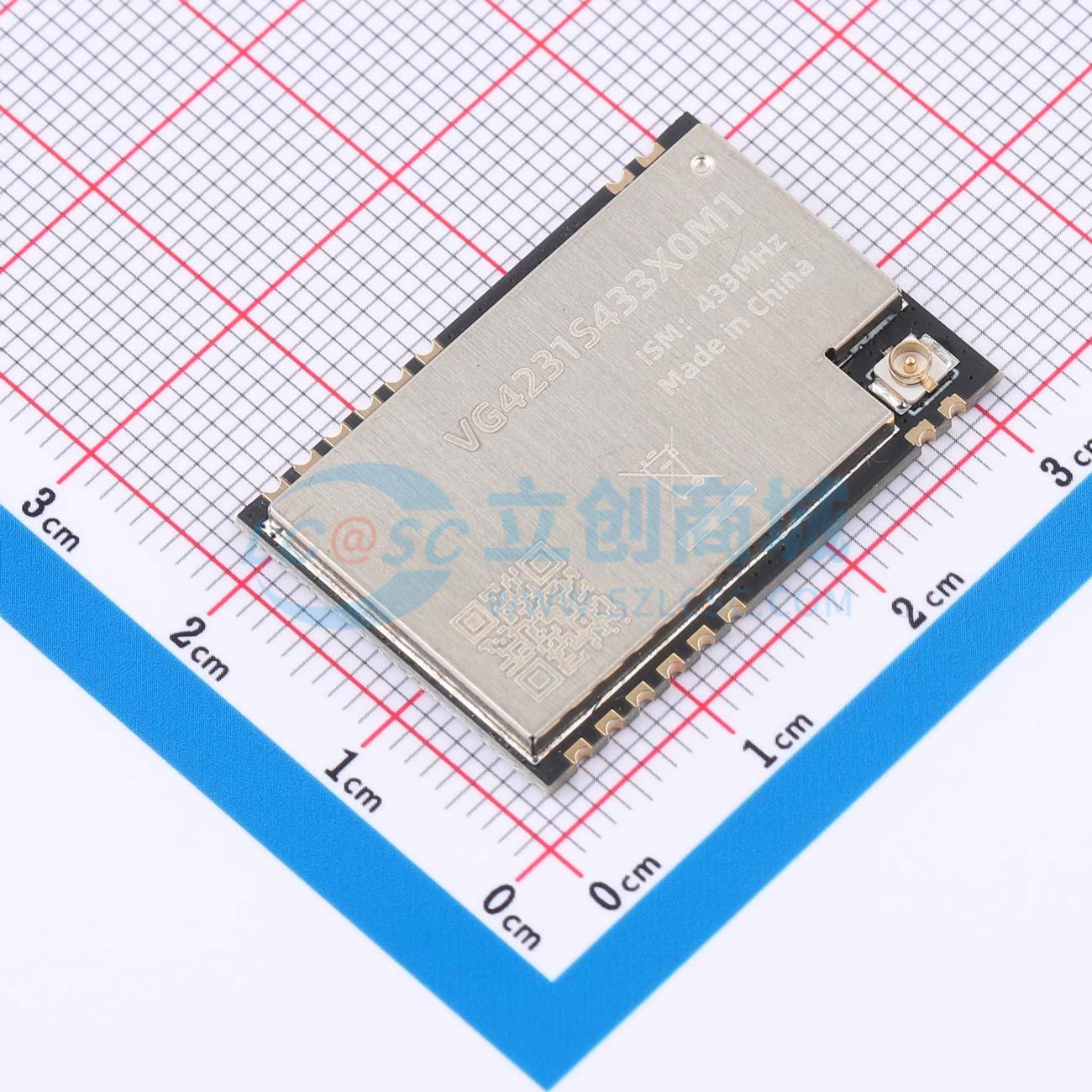

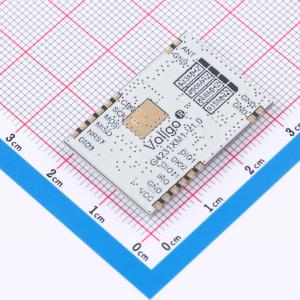

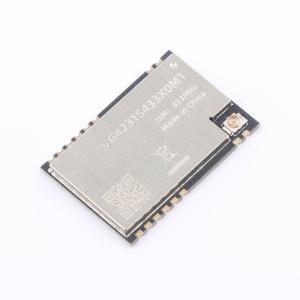

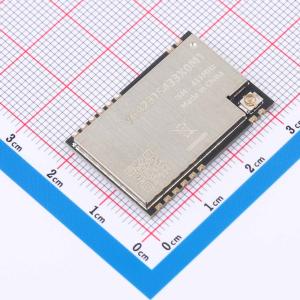

VG4231S433X0M1

全国产PAN3120双向无线传输模块433M 高性价比2W大功率FSK远距离传输通信模组

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: VG4231SxxxX0M1 系列无线模块，基于 PANCHIP 的 PAN3120 高性能无线收发芯片设计，是一款内置了功率放大器 (PA)的远距离双向 FSK 收发模块。模块支持半双工无线通信，具有高抗干扰性、高灵敏度、低功耗和远通信距离等特性。本模块在原有基础上外加了功率放大器（PA），使得最大发射功率达到 33dBm(2W)，在整体的通信距离与通讯链接预算上较普通功率模块大幅度提升。该系列模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。
品牌名称: Vollgo(沃进)
商品型号: VG4231S433X0M1
商品编号: C53436419
商品封装: SMD,29.9x20.5mm
包装方式: 托盘
商品毛重: 4.84625克(g)

商品参数

商品概述

VG4231SxxxX0M1系列无线模块是一款内置功率放大器(PA)的远距离双向FSK收发模块，支持半双工无线通信，具有高抗干扰性、高灵敏度、低功耗和远通信距离等特性。该模块在原有基础上外加功率放大器（PA），最大发射功率达33dBm(2W)，在通信距离与通讯链接预算上较普通功率模块大幅提升。该系列模块集成了所有射频相关功能和器件，用户无需深入了解射频电路设计，即可使用模块轻松开发出性能稳定、可靠性高的无线方案与无线物联网设备。

商品特性

调制方式：2(G)FSK、(G)MSK
最大发射功率33dBm(2W)，可编程配置
最高接收灵敏度：-124dBm@2.4kbps
无线通讯速率：2～500kbps
特殊功能：支持RSSI及LQI；支持Duty Cycle接收和发送；支持自动ACK
宽工作电压范围：3.7～5.5V
接口：三线SPI、四线SPI
工作温度：-40～85℃

应用领域

供应链和物流
智慧城市
智慧农业
工业遥控器
路灯
远程控制应用
楼宇自动化
安防系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	433MHz
	调制方式	FSK；GFSK
	发射功率	33dBm
	接口类型	SPI
	工作电压	3.3V~5.5V

	属性	参数值
	天线形式	IPEX接口
	接收电流	7.3mA；10.5mA
	发送电流	1A；1.3A
	通讯距离	-
	接收灵敏度	-124dBm
	工作温度	-40℃~+85℃
	功能特性	内置LDO
