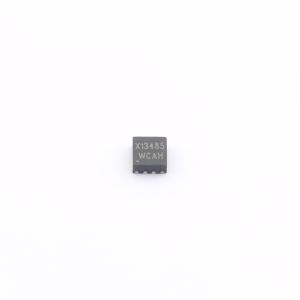

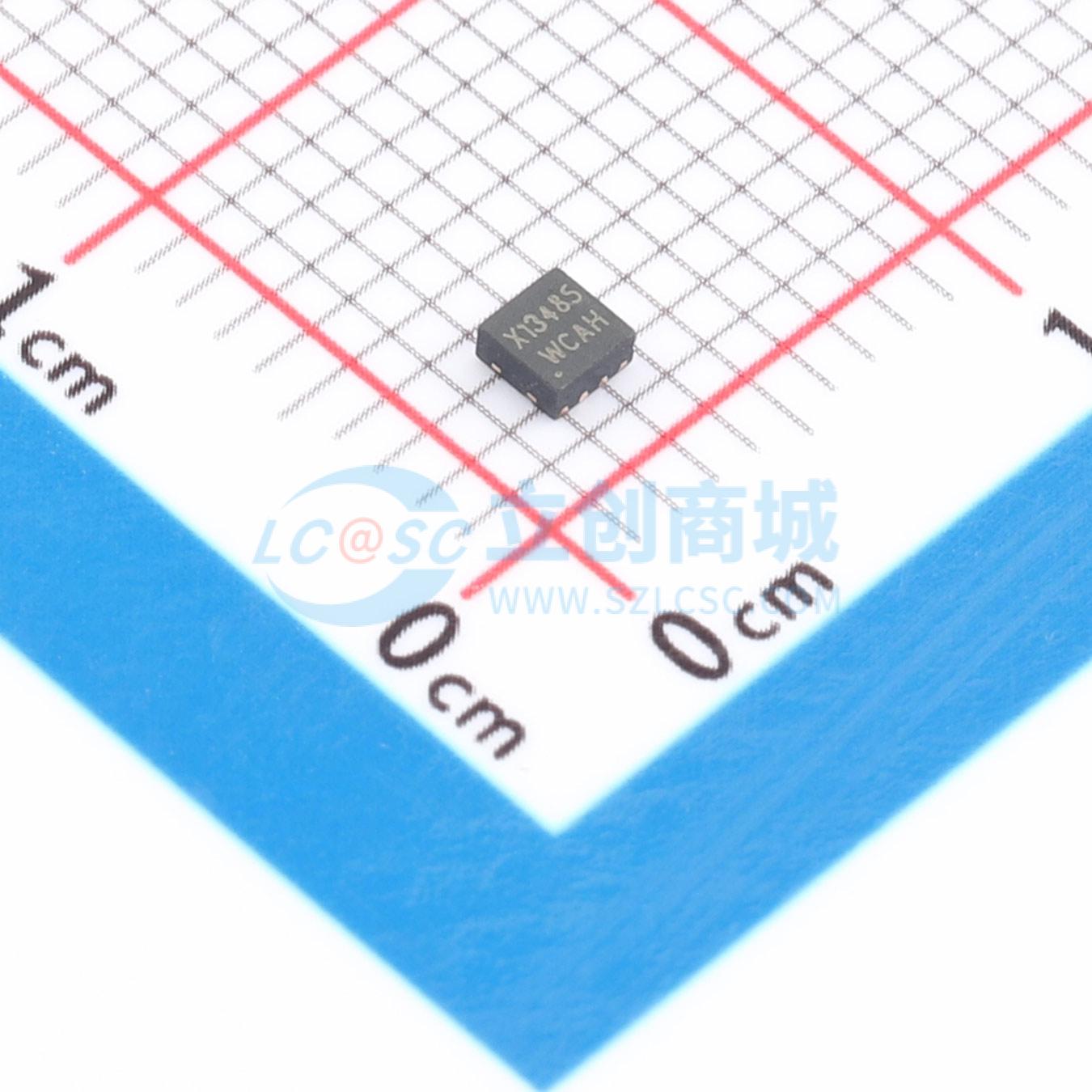

MAX13485EIDQ2/TR-HG
ESD保护、故障安全、热插拔RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX13485EIDQ2/TR-HG
- 商品编号
- C53433740
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
MAX13485是一款工作电压为3.0~5.5V、具备+15kV ESD保护功能的RS - 485/RS - 422收发器，它包含一个驱动器和一个接收器。该器件具备故障安全电路，当接收器输入开路、短路，或者连接到所有驱动器均被禁用的终端传输线时，能保证接收器输出逻辑高电平。若终端总线上的所有发射器都被禁用（高阻抗），接收器将输出逻辑高电平。MAX13485具备热插拔功能，可消除上电或热插入过程中总线上的错误转换。其驱动器采用降低压摆率设计，可最大程度减少电磁干扰，并减少因电缆端接不当引起的反射，支持高达1Mbps的无差错数据传输。该器件非常适合半双工通信，在空载或驱动器禁用且满载时，电源电流仅为0.5mA。它的接收器输入阻抗为1/8单位负载，允许总线上连接多达256个收发器。MAX13485提供SOP - 8和DFN - 8封装。
商品特性
- 工作电压3.0~5.5V
- RS - 485/RS - 422 I/O引脚具备±15kV人体模型的增强型ESD保护
- 在保持与EIA/TIA - 485兼容的同时，具备真正的故障安全接收器
- DE和RE引脚采用热插拔输入结构
- 增强型压摆率限制，有助于实现无差错数据传输
- 低电流关断模式
- 允许总线上连接多达256个收发器
- 提供行业标准的SOP - 8和DFN - 8封装
应用领域
- 电表
- 照明系统
- 工业控制
- 电信
- 安全系统
- 仪器仪表
- 现场总线
