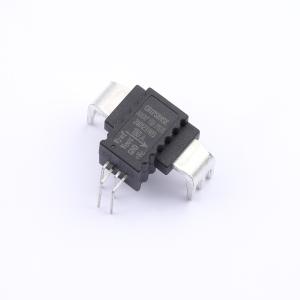

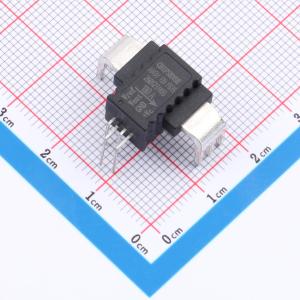

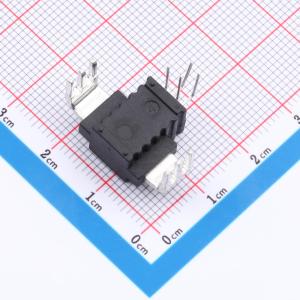

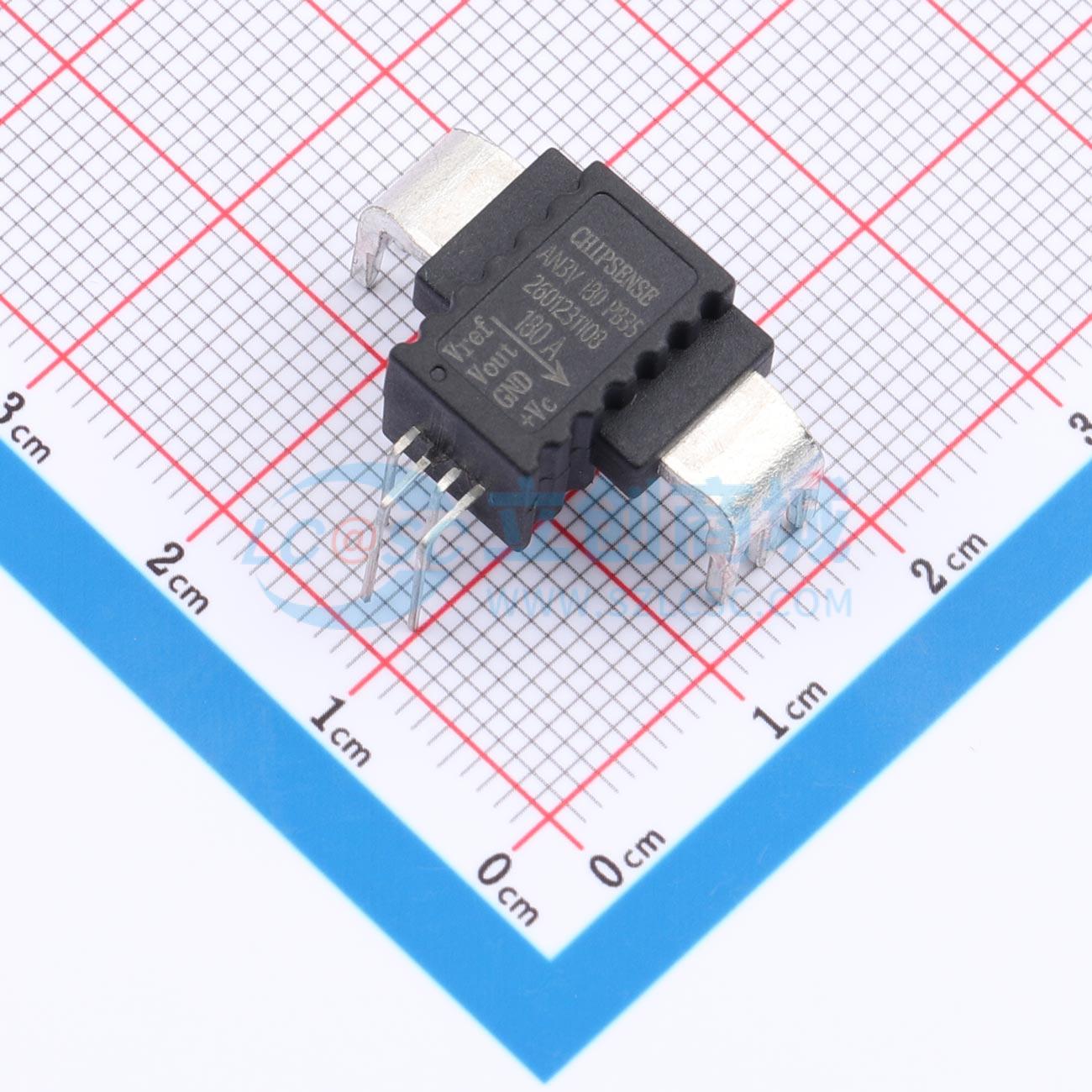

AN3V 180 PB35
本传感器的原边与副边之间是绝缘的，用于测量直流、交流和脉冲电流...
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本传感器的原边与副边之间是绝缘的，用于测量直流、交流和脉冲电流...
- 品牌名称
- CHIPSENSE(芯森)
- 商品型号
- AN3V 180 PB35
- 商品编号
- C53431620
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 9.485克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±375A | |
| 工作电压 | 3.135V~3.465V | |
| 隔离电压(Vrms) | 4.3kVrms | |
| 灵敏度 | 2.555mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 带宽 | 250kHz | |
| 电流端电阻 | 0.21mΩ | |
| 响应时间(tr) | 2.5us | |
| 双向电流检测 | 支持 | |
| 功能特性 | - |
商品概述
本传感器的原边与副边之间是绝缘的，用于测量直流、交流和脉冲电流。
商品特性
- 基于霍尔原理的开环电流传感器
- 原边和副边之间绝缘
- 原材料符合UL 94-V0
- 没有插入损耗
- 供电电压：+3.3V
- 高度h = 8.7mm
- 执行标准：EC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010
应用领域
- 交流变频调速
- 伺服驱动器
- 直流电机驱动器
- 不间断电源 (UPS)
- 模块电源
- 开关电源 (SMPS)
- 汇流箱
- MPPT
