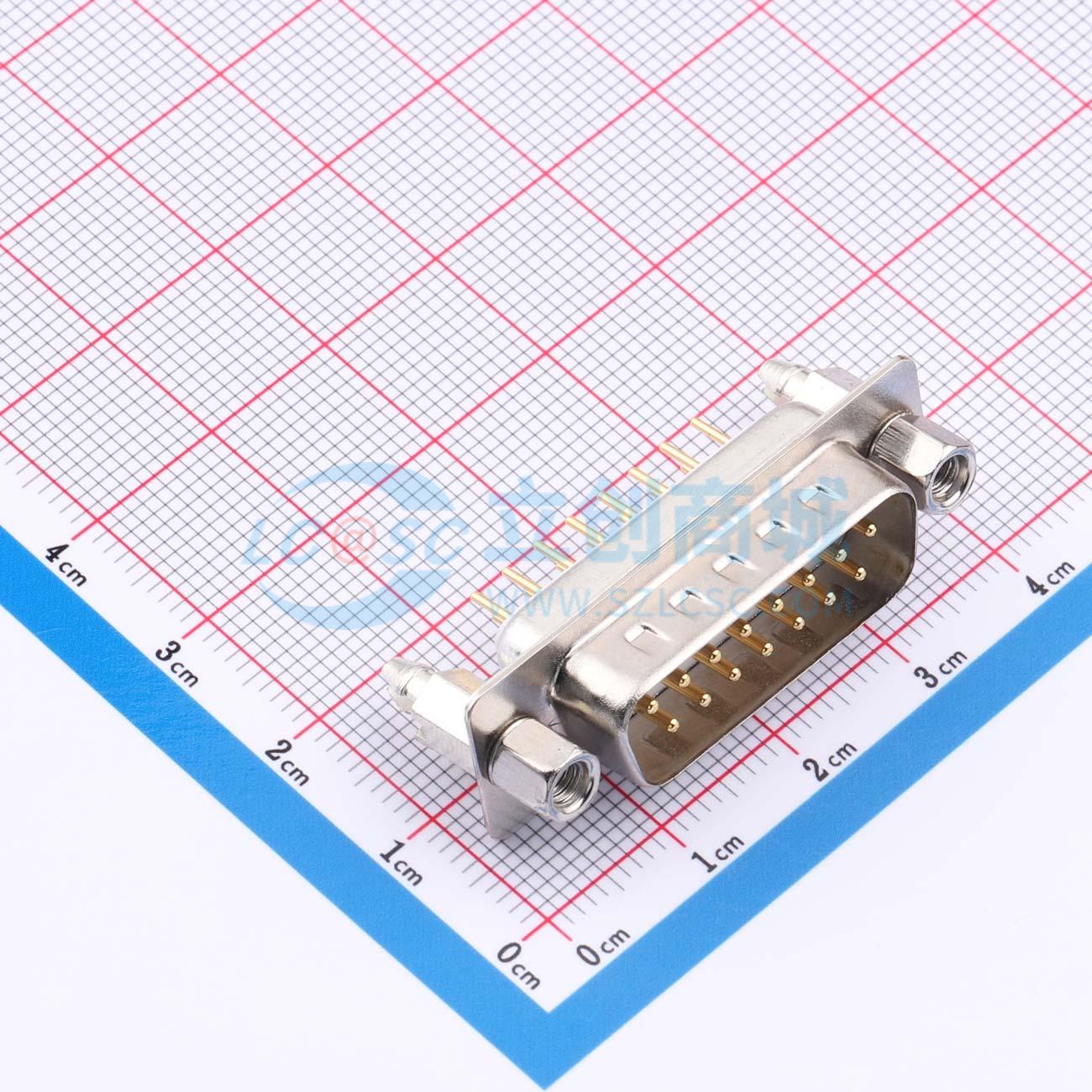

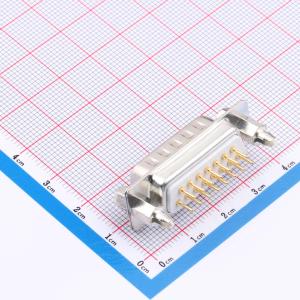

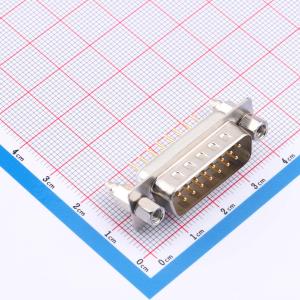

温馨提醒：图片仅供参考，商品以实物为准

DP-G-15P-YCLS-GK-180

高密度D-Sub 公 P数:15P

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: D-SUB连接器公座,双排15P公头白胶,180度插板,铆鱼叉锁铜螺丝,车针2μ镀金，5A大电流
品牌名称: CAX(创都)
商品型号: DP-G-15P-YCLS-GK-180
商品编号: C53431085
商品封装: 插件
包装方式: 托盘
商品毛重: 9.824克(g)

商品参数

商品概述

该产品为符合RoHS标准的组件。电气方面，介电额定值为300V，触点电流额定值为5A，触点电阻最大15mΩ，绝缘电阻最小1000MΩ（在500V DC下），介电强度为500V AC RMS持续1分钟，工作温度范围为 -55°C ~ +125°C。材料方面，绝缘体采用PBT+30%玻璃纤维（UL94V - 0），黑色；触点为铜合金，触点镀镍闪金；外壳为SPCC，外壳镀镍/锡；叉/螺母为铜合金/镀镍。

商品特性

介电额定值：300V
触点电流额定值：5A
触点电阻：最大15mΩ
绝缘电阻：最小1000MΩ（在500V DC下）
介电强度：500V AC RMS持续1分钟
工作温度范围：-55°C ~ +125°C
绝缘体：PBT+30%玻璃纤维（UL94V - 0），黑色
触点：铜合金
触点镀镍闪金
外壳：SPCC
外壳镀镍/锡
叉/螺母：铜合金/镀镍

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	D-Sub/VGA连接器
	连接器类型	高密度D-Sub
	公母	公
	总PIN位数	15P
	安装方式	直插

	属性	参数值
	排数	2
	额定电流-信号脚	3A
	额定电压	300V
	颜色	白色
	工作温度	-55℃~+125℃
