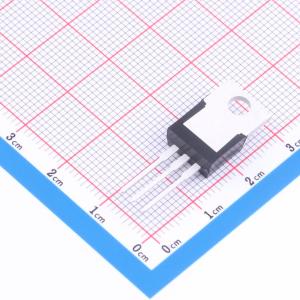

温馨提醒：图片仅供参考，商品以实物为准
BTB20-800BW-AB
适用于通用交流开关的三象限三端双向可控硅，可用于加热调节、感应电机启动电路等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三象限双向可控硅,VRRM/VDRM=800V,IT(RMS)=20A,IGT=50/50/50mA
- 品牌名称
- ZG(中鑫)
- 商品型号
- BTB20-800BW-AB
- 商品编号
- C53426884
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.9296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 20A | |
| 浪涌电流 | 200A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTB20 - 800BW - AB双向晶闸管适用于通用交流开关。它可在诸如加热调节、感应电动机启动电路等应用中用作开关功能。BTB20 - 800BW无缓冲双向晶闸管特别推荐用于感性负载。它可以通过MCU的I/O端口直接驱动。从T2端子连接到外部散热器。TO - 220AB封装符合RoHS标准。
商品特性
- 适用于通用交流开关
- 可用于加热调节、感应电动机启动电路等开关功能
- 无缓冲双向晶闸管特别推荐用于感性负载
- 可通过MCU的I/O端口直接驱动
- TO - 220AB封装符合RoHS标准
