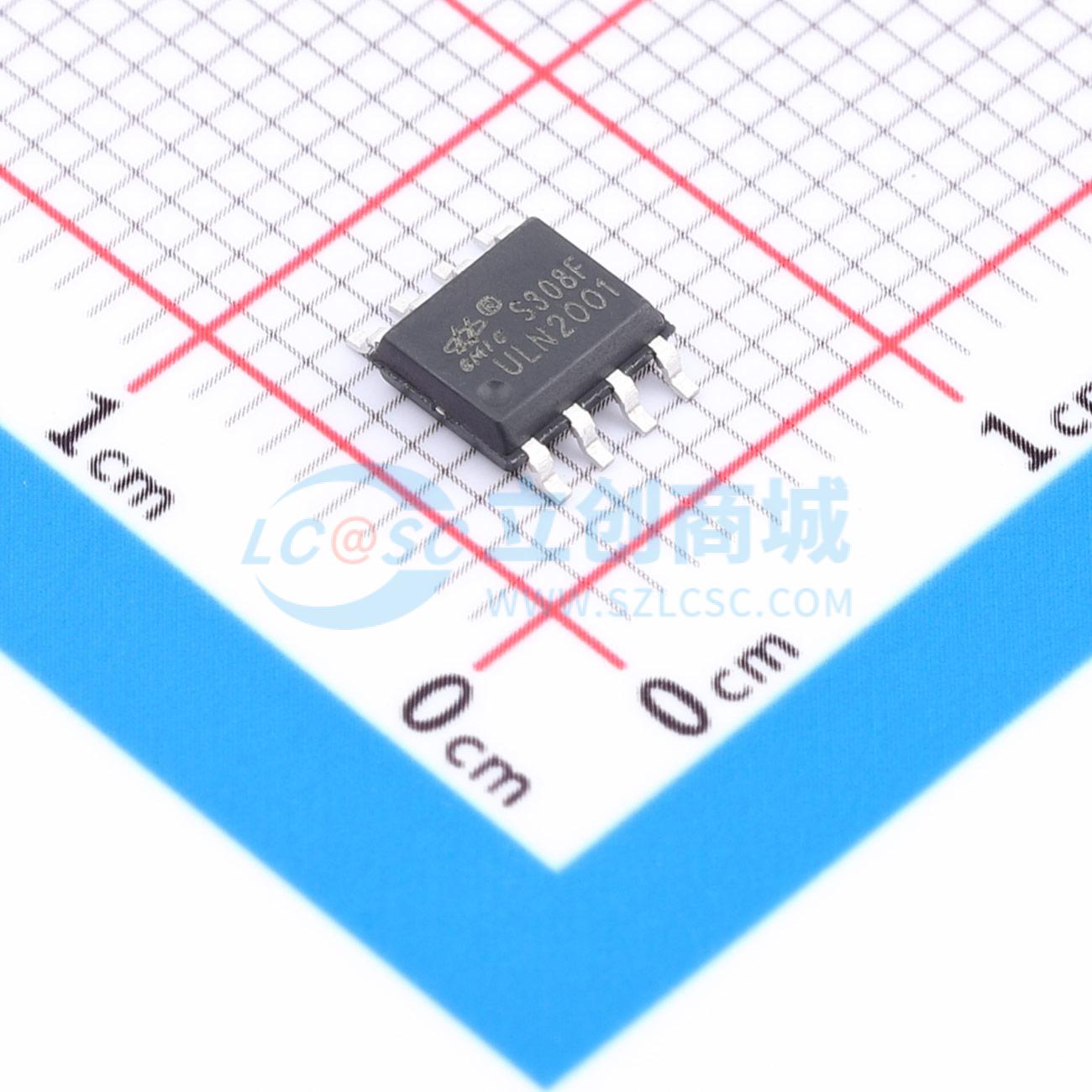

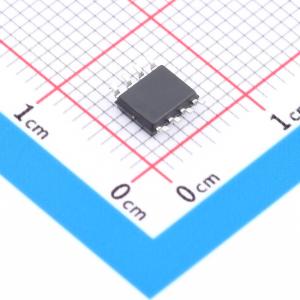

ULN2001-GM

达林顿晶体管阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ULN2001ADR是一款高耐压、大电流的达林顿管阵列，特别适合驱动继电器、电机这类电感性负载。
品牌名称: GMIC(绿微)
商品型号: ULN2001-GM
商品编号: C53413498
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.29172克(g)

商品参数

商品概述

ULN2001是单片集成高耐压、大电流达林顿管阵列，电路内部包含三个独立的达林顿管驱动通道。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流，将多个通道并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。ULN2001的每一路达林顿管串联一个2.7K的基极电阻，在5V的工作电压下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。封装形式为DIP8、SOP8。

商品特性

500mA集电极输出电流(单路)
耐高压(50V)
输入兼容TTL/CMOS逻辑信号
广泛应用于继电器驱动

应用领域

继电器驱动
指示灯驱动
显示屏驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	三路
	集射极击穿电压(Vceo)	50V

	属性	参数值
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	工作温度	-40℃~+85℃
