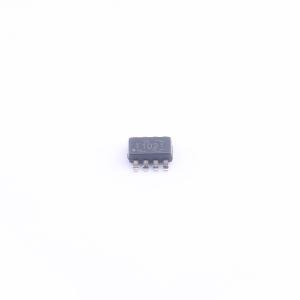

TXG1021DDFR

TXG102x是一款2位、固定方向、非电流隔离型电压和地电平转换器，可支持1.71V至5.5V之间的逻辑电平转换以及最高±10V的地电平转换。与传统电平转换器相比，TXG102x系列可解决不同地电平之间电压转换的难题。VCCA以GNDA为参考，VCCB以GNDB为参考。Ax引脚以VCCA逻辑电平为参考，Bx引脚以VCCB逻辑电平为参考。A端口和B端口均可接受1.71V至5.5V的电压。当VCC与GND短路时，GNDA和GNDB之间的漏电流小于40nA。该器件可改善不同地域之间的抗干扰能力和电源排序，同时提供低功耗、低延迟和低通道间偏斜。它可以抑制最高45MHz、20Vpp的噪声，支持UART、GPIO和JTAG等多种接口。所有可用封装见数据表末尾的可订购附录。

• 支持最高±10V的直流偏移
• 可抑制最高45MHz、20Vpp的交流噪声
• CMTI为1kV/µs
• 低传输延迟(<5ns)和低通道间偏斜(<0.20ns)
• 速率大于250Mbps
• 低功耗（1Mbps、1.8V条件下每通道0.8mA）
• 全可配置双轨设计，每个端口可工作于1.71V至5.5V
• 将提供4通道、2通道、1通道多种配置器件
• 提供两种器件变体:TXG1020为2路正向；TXG1021为1路正向、1路反向
• 支持VCC断开功能（I/O被强制进入高阻态）
• 施密特触发输入可适配缓慢和带噪声的信号
• 输入集成静态下拉电阻，防止通道悬空
• 工作温度范围为-40℃至+125℃
• 闩锁性能超过JESD 78 II类标准的100mA要求
• ESD防护超过JESD 22标准:人体模型2500V；充电器件模型500V
• 提供多种封装选项:DSG (WSON-8)；DDF (SOT-8)；D (SOIC-8)

• 测试与测量
• 工业自动化
• 家电
• 机器人
• 航空电子
