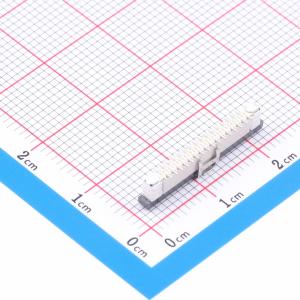

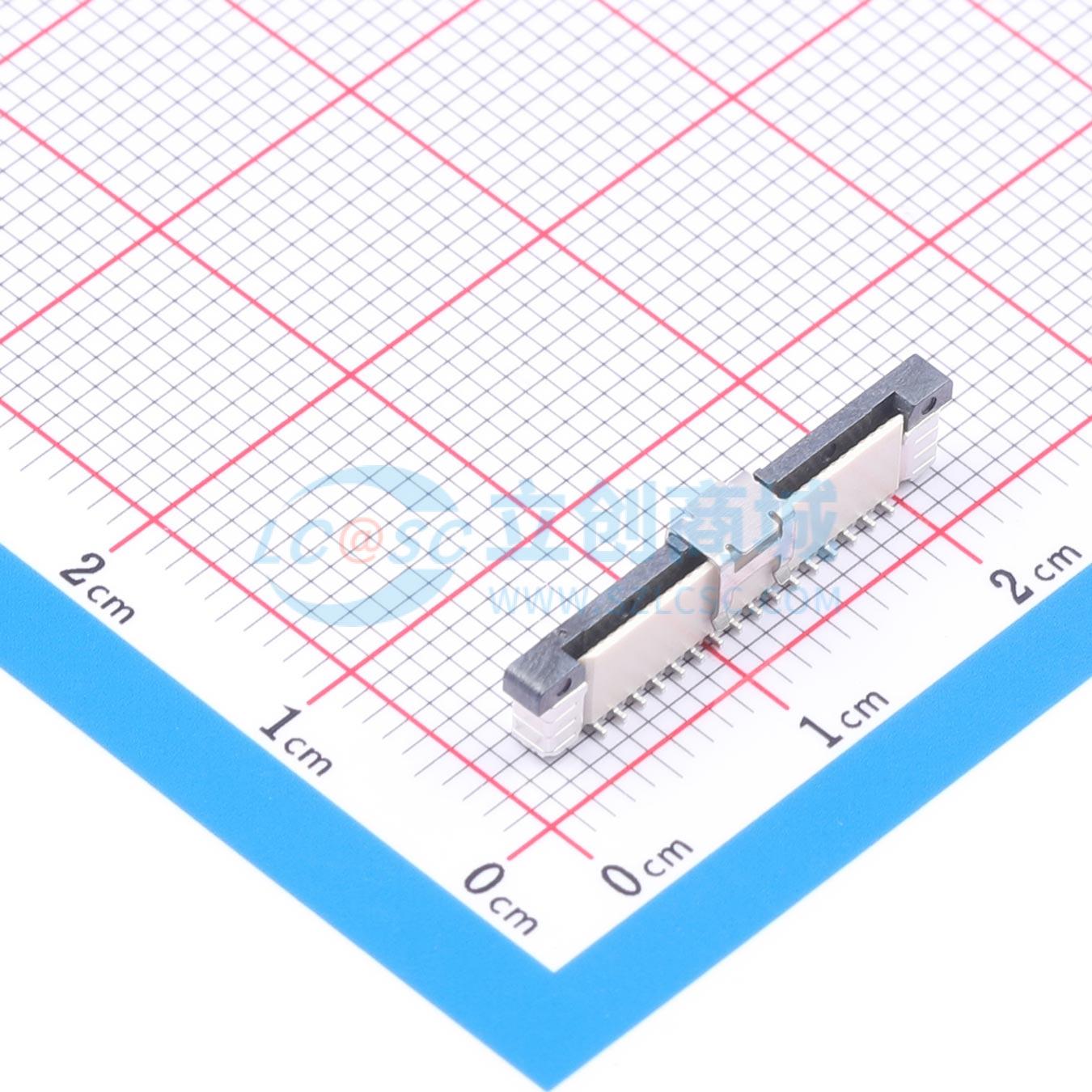

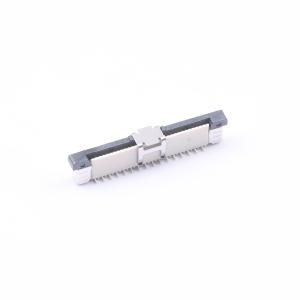

FPC05032-01201
FPC连接器，具备金属夹持盖，满足ROHS环保要求
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ATOM(爱特姆)
- 商品型号
- FPC05032-01201
- 商品编号
- C53405334
- 商品封装
- SMD,P=0.5mm(交错脚)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 触点类型 | 单侧触点/垂直 | |
| 触点数量 | 32P | |
| 间距 | 0.5mm | |
| 安装方式 | 立贴 | |
| 接入柔性电缆厚度 | 0.3mm |
| 属性 | 参数值 | |
|---|---|---|
| 板上高度 | 5.65mm | |
| 触头镀层 | 金 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 额定电流 | 500mA |
商品特性
- 外壳材料为天然液晶聚合物（LCP），符合UL94V - 0标准
- 锁扣材料为LCP，符合UL94V - 0标准，黑色
- 触点材料为C5191，触点区域镀1U金，焊接区域镀G/F，或整体镀90 - 120微英寸哑光锡，整体镀40 - 100微英寸镍
- 焊片材料为C2680，整体镀80~120微英寸哑光锡，整体镀40 - 100微英寸镍打底
- 盖板材料为SUS301
- 额定电流为0.5A直流
- 额定电压为50V交流
- 接触电阻最大40mΩ
- 介电耐压为500V交流（均方根值），持续1分钟
- 绝缘电阻最小500MΩ
- 工作温度范围为 - 25°C~ + 85°C
- 产品符合ROHS环保要求
