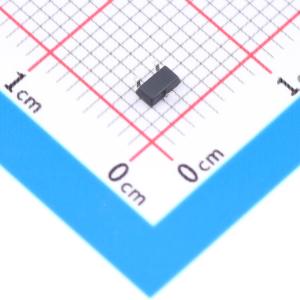

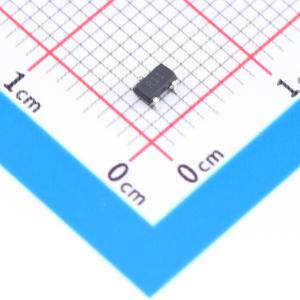

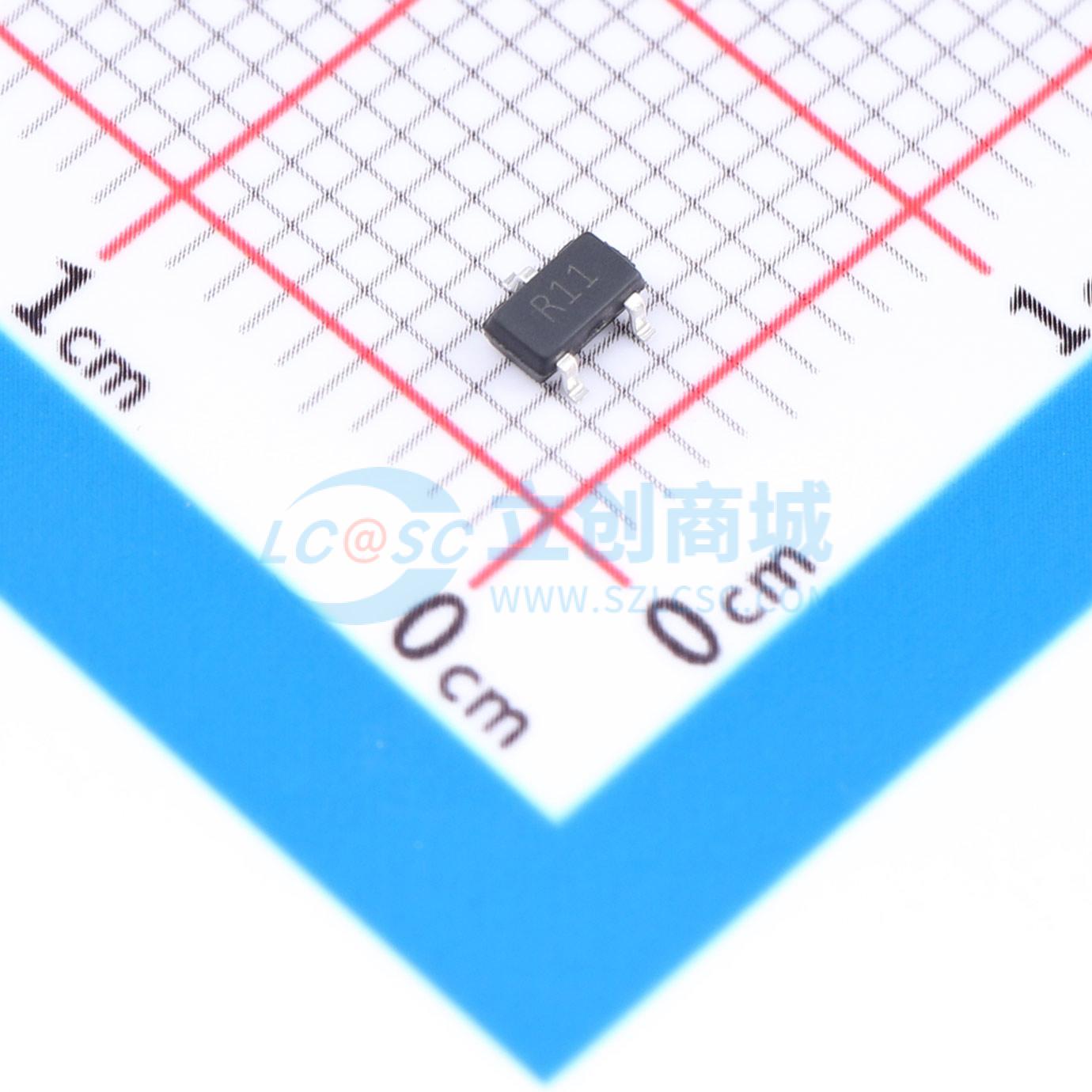

LM385M3X-1.2AR-GMIC

双极工艺微功耗带隙基准电压源，适用于微功耗电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM385M3X-1.2AR是微功耗电压基准二极管‌，提供 1.235V 固定输出电压，适用于便携式仪表、稳压器等低功耗电路设计
品牌名称: GMIC(绿微)
商品型号: LM385M3X-1.2AR-GMIC
商品编号: C53403865
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.040567克(g)

商品参数

商品概述

LM385是一种由双极工艺制作的微功耗带隙基准电压源。它可在10μA~20mA工作电流范围内提供稳定的电压基准，具有很低的动态电阻和良好的温度稳定性。芯片内置的基准调整机构保证了极小的输出电压容差。由于LM385的带隙基准构成组件仅有晶体管和电阻，所以电路具有很低的噪声和良好的长期稳定性。LM385设计中已认真考虑了各种负载下的可能遇到的问题，使得LM385对外部负载具有很大的适应性，在绝大多数基准电压源应用场合都能胜任。LM385较宽的动态工作范围使得芯片在供电电源较大幅度变化时仍能表现出极佳的调整能力。LM385在提供精密基准的同时，只需极低的负载电流，因此特别适用于微功耗电路，作为电池供电的便携仪器、稳压电源以及通用模拟电路中基准电压源。LM385批量产品分为固定电压1.2V（LM385 - 1.2）、2.5V（LM385 - 2.5）两种规格。LM385标准封装形式有TO - 92、SOT - 23、SOP - 8。

商品特性

±4mV(±0.3%）最大初始容差 (A级)
工作电流：10μA~20mA
0.6Ω最大动态阻抗 (A级)
低温度系数

应用领域

宽输入范围参考
微电源参考 (9V及1.5V电源)
5V调整器及10V参考器
1μA~1mA精密电流源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	1.2V
	输出电流	20mA
	精度	±0.3%
	温度系数	80ppm/℃

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	50uA
	最小阴极电流调节	8uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	60uVrms
	工作温度	0℃~+70℃
