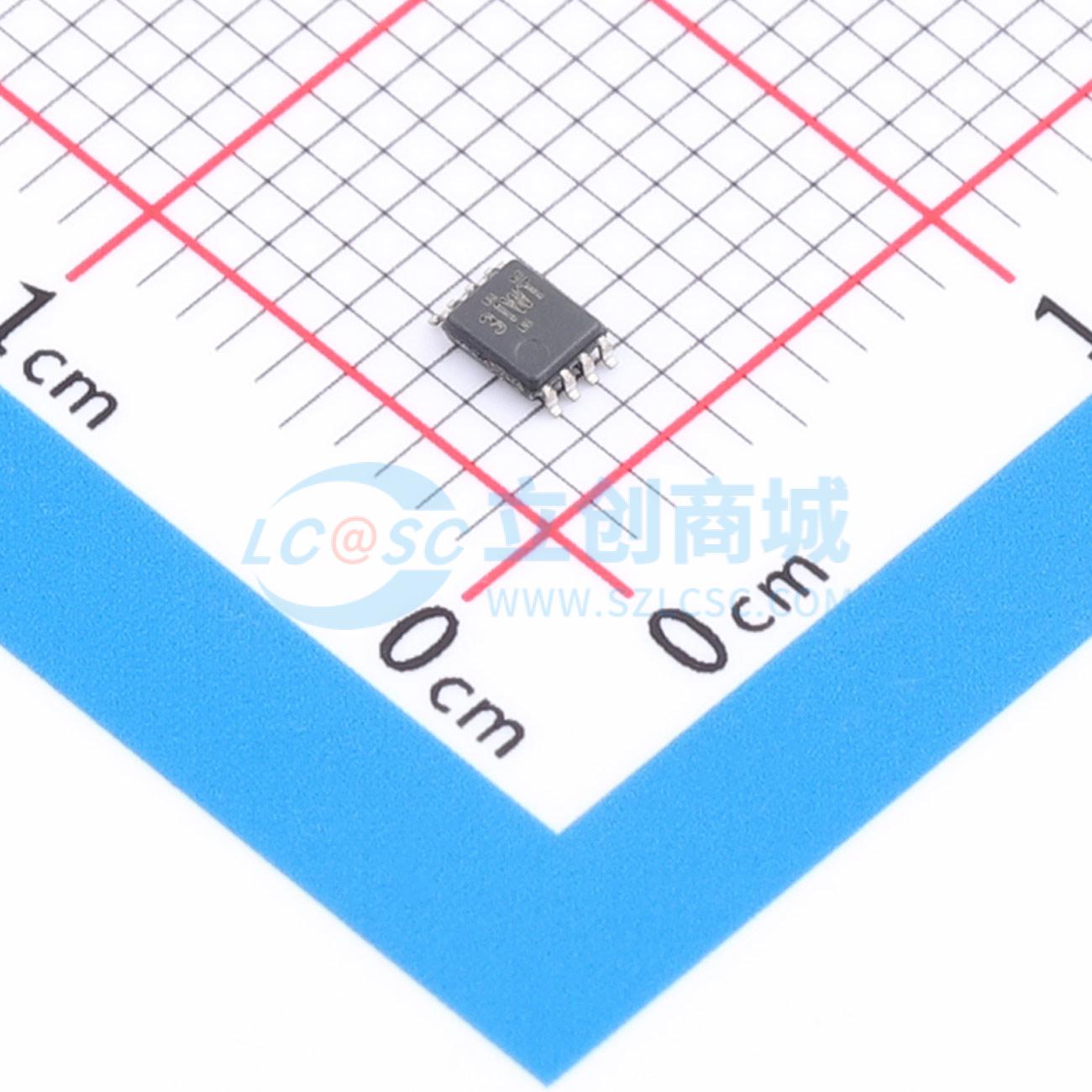

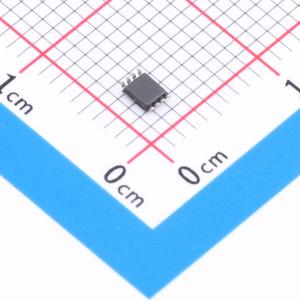

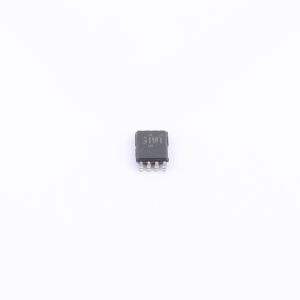

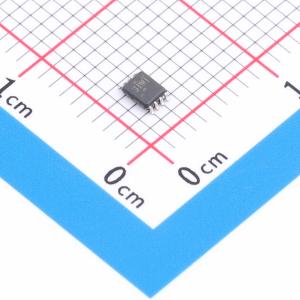

TXS0102WQDCURQ1

TXS0102W-Q1是一款2位同相双向电压电平转换器，可用于在混合电压系统之间建立数字开关兼容性。TXS0102W-Q1采用两个独立可配置的电源轨。A端口支持1.2V至3.6V的工作电压，跟随VCCA电源，B端口支持1.65V至5.5V的工作电压，跟随VCCB电源。这使得器件支持更低和更高的逻辑信号电平，同时在1.8V、2.5V、3.3V和5V任意电压节点之间提供双向转换能力。当输出使能（OE）输入为低电平时，所有I/O都被置于高阻态，可大幅降低电源静态电流消耗。要在通电或断电期间将器件置于高阻态，需通过下拉电阻将OE接地，电阻的最小值由驱动器的电流源能力决定。

• 无需方向控制信号
• 最大数据速率:50Mbps（推挽）；2Mbps（开漏）
• A端口工作电压范围1.2V至3.6V，B端口工作电压范围1.65V至5.5V
• VCCA可大于、等于或小于VCCB
• VCC隔离特性:若任意VCC输入接地，两个端口都处于高阻态
• 无需电源排序，VCCA或VCCB均可先上电
• Ioff支持部分掉电模式工作
• 闩锁性能超过JESD 78 II类规范的100mA要求
• ESD防护性能超过JESD 22标准:A端口满足2500V人体模型（A114-B）、250V机器模型（A115-A）、1500V充电器件模型（C101）；B端口满足8kV人体模型（A114-B）、250V机器模型（A115-A）、1500V充电器件模型（C101）

• I2C
• SMBus
• UART
• GPIO
