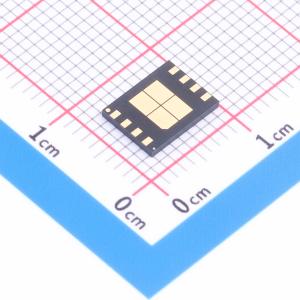

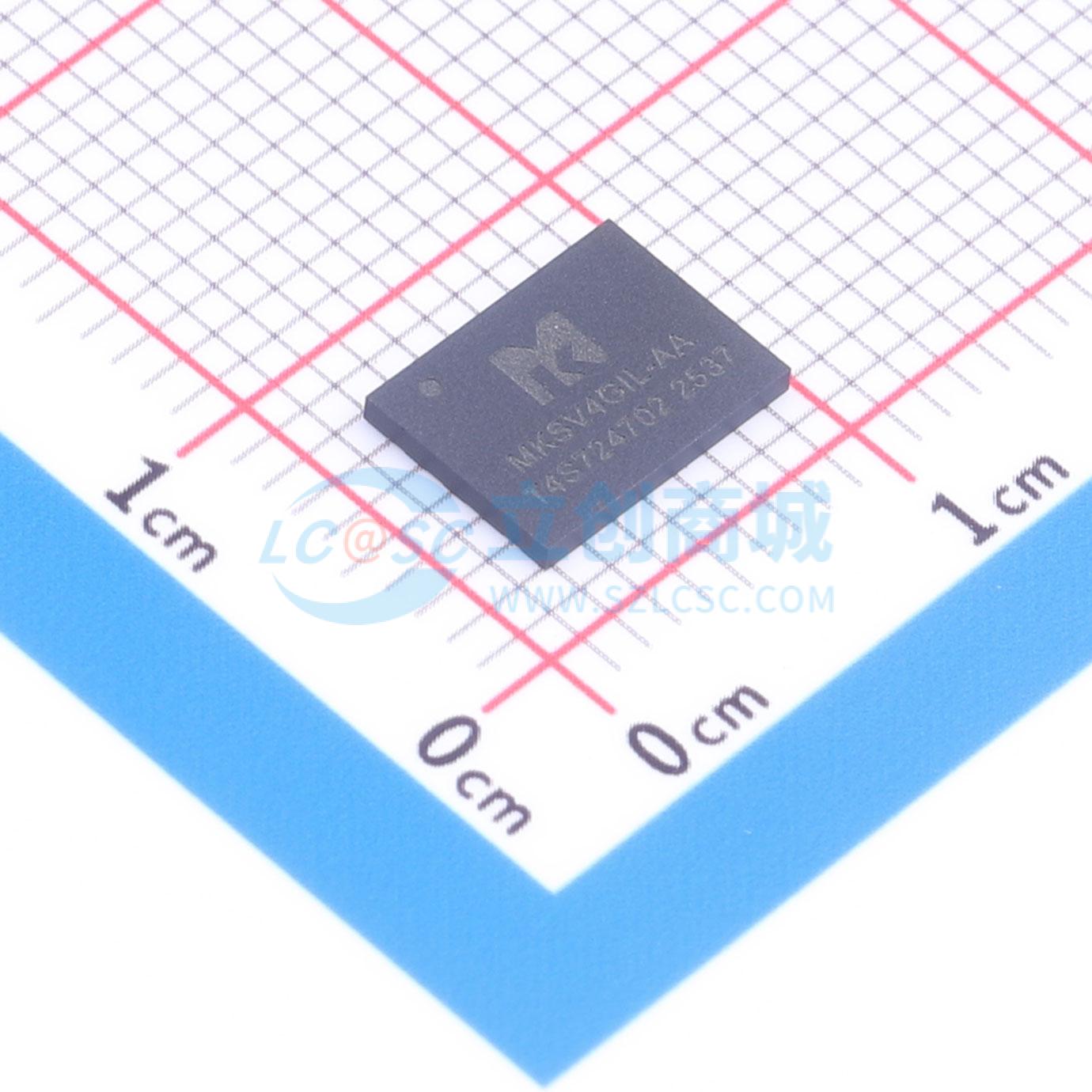

温馨提醒：图片仅供参考，商品以实物为准
MKSV4GIL-AA
4Gb SPI NAND 工业宽温级
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4Gb SPI NAND Flash，高速SPI 支持104MHz，电压：2.7-3.6V，工业级宽温（-40℃~85℃），内置ECC：自动纠错，提升数据可靠性，特色功能：区块锁定、唯一ID、OTP保护、不良块管理，广泛应用于工业控制、物联网、智能设备、嵌入式存储
- 品牌名称
- MK(米客方德)
- 商品型号
- MKSV4GIL-AA
- 商品编号
- C53374593
- 商品封装
- LGA-8(6x8)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NAND FLASH | |
| 存储容量 | 4Gbit | |
| 接口类型 | SPI | |
| 时钟频率(fc) | 104MHz | |
| 工作电压 | 2.7V~3.6V | |
| 写周期时间(Tw) | - | |
| 页写入时间(Tpp) | 490us |
| 属性 | 参数值 | |
|---|---|---|
| 块擦除时间(tBE) | 2ms | |
| 数据保留 - TDR(年) | - | |
| 工作温度 | -40℃~+85℃ | |
| 待机电流 | 100uA | |
| 擦写寿命 | - | |
| 功能特性 | 硬件写保护功能；OTP区域写保护与锁定功能；ECC纠错功能；软件复位功能；复制回写功能；写使能锁存 |
商品概述
MKSV4GIL - AA是一款用于嵌入式应用的串行接口NAND闪存，支持SPI接口。MKSV4GIL - AA的存储结构为(4096 + 128)字节×64页×2048块。该设备有一个4224字节的数据缓冲区，允许以4224字节为增量在缓冲区和存储单元阵列之间传输编程和读取数据。擦除操作以单个块为单位执行（256 K字节 + 8 K字节：4224字节×64页）。该器件在顺序页读取操作中具有高速模式。启用高速模式时，tR的平均值会缩短。
MKSV4GIL - AA芯片上具有ECC逻辑，可纠正每个(512字节 + 16字节)中的8位读取错误。内部ECC功能的详细信息见4.15节“内部ECC”。
SPI：串行外设接口
地址：地址由13位的列地址(CA)和17位的行地址(RA)组成。行地址用于标识要访问的页和块。列地址用于标识页内要访问的字节。
列：页内的字节位置
行：指要访问的块和页
扇区：页内的(512字节 + 16字节)单元
页：读取和编程操作的最小可寻址单元
块：由多个页组成，是擦除操作的最小可寻址单元
数据缓冲区：用于在单元阵列之间传输数据的缓冲区
单元阵列：存储器
