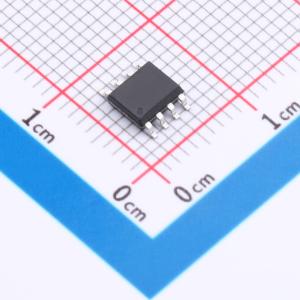

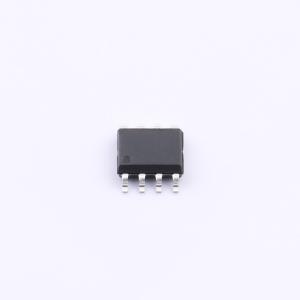

温馨提醒：图片仅供参考，商品以实物为准
JSM903R
低功耗高性能即插即用型OOK射频接收器，采用SOP-8封装，降低应用成本
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 外挂电容
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM903R
- 商品编号
- C53373548
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.162425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 300MHz~480MHz | |
| 工作电压 | 2.5V~5.5V | |
| 数据速率 | 5Kbps | |
| 灵敏度 | -109dBm |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 5.4mA | |
| 典型应用频率 | 433.92MHz；315MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 接收器 |
商品概述
JSM903R是一款低功耗、高性能、即插即用型OOK射频接收器。该芯片输入电压范围较宽，为2.5V - 5.5V，灵敏度高达 -109dBm，工作频段为300 - 480MHz，支持1 - 5Kbps的数据率传输。采用SOP - 8封装类型，应用时仅需天线端阻抗匹配网络、VDD退耦电容和AGC滤波电容，VDD电路上无需增加防过冲电阻，可降低应用成本。JSM903R由低噪声放大器、混频器、镜像抑制带通滤波器、中频放大器、峰值检测器、低通滤波器、自动增益控制、晶体振荡器电路、锁相环电路、电压参考和偏置电路以及逻辑控制电路组成，是一款数模混合设计的一体化接收机。射频输入信号通过天线和匹配网络电路进入低噪声放大器，低噪声放大器将输出信号与本地振荡器信号送入混频器进行下变频混频操作，镜像抑制带通滤波器进行滤波处理以抑制混频镜像，中频放大器将信号进行多级放大后完成射频信号至中频信号的下变频操作。JSM903R采用负阻型晶体振荡电路，将外部负载电容置于芯片内部，只需外接合适的晶体振荡器即可提供准确的参考时钟。在300 - 480MHz免费频段内的任何频点，实际工作频点与晶振频率的计算公式为F_XTAL = (13.52127 / 433.92) × F_RF。自动增益控制电路监测低通滤波器输出的包络信号幅度，通过调节低噪声放大器和中频运算放大器的增益，获得稳定的系统增益线性度和高性能的灵敏度。CAGC管脚为接收链路自动增益控制端口，外接滤波电容，滤波电容的取值会影响芯片启动时间，且成正比关系。
商品特性
- 频率范围：300 - 480 MHz
- 接收灵敏度：-109 dBm（1 Kbps）
- 数据率范围：1 - 5 Kbps
- 电压范围：2.5V - 5.5V
- 低功耗：5.3 mA @3.3V (315 MHz)
- SOP8封装
应用领域
- 远程控制系统
- 遥控报警器
- 无线照明控制系统
- 遥控门禁系统
