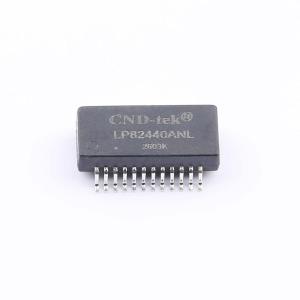

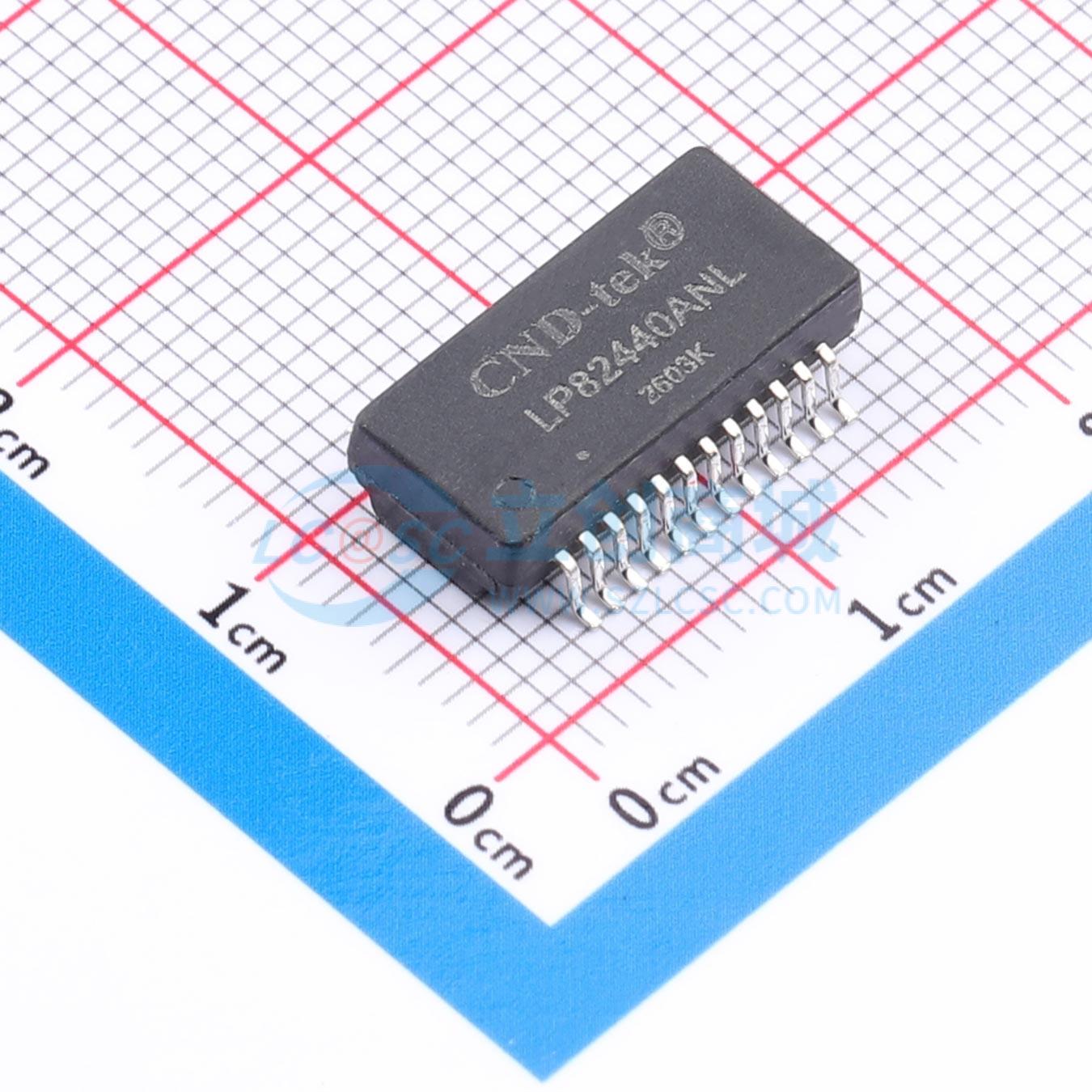

LP82440ANL T-CND

专为长距离千兆以太网1000 Base - T全双工应用而设计。支持四对5类非屏蔽双绞线（UTP）电缆。提供用于隔离和低共模辐射的电缆接口。符合1000 Base - T的IEEE 802.3af标准，设计用于支持1:1匝数比的收发器。直流线路电流：在55V时最大为350mA。工作温度范围：-40℃ ~ +85℃。储存温度范围：-40℃ ~ +125℃。

• 开路电感（OCL）：在100 KHz、100mV和8mA直流偏置下，最小为350 µH。
• 漏感：在100KHz、0.1V时，最大为0.5 µH。
• 电感：绕组间电容（Cw/w）：在100KHz、0.1V时，最大为28pF。
• 直流电阻（DCR）：最大为1.20 Ω。
• 匝数比（±5%）：1CT:1CT（发送），1CT:1CT（接收）。
• 极性：2 - 23、5 - 20、8 - 17、11 - 14同相。
• 插入损耗：在1 - 100MHz时，最大为 - 1.0 dB。
• 回波损耗：在1 - 30MHz时，最小为 - 16dB；在30 - 60 MHz时，最小为 - 12 dB；在60 - 80 MHz时，最小为 - 10 dB。
• 串扰：在1 - 60 MHz时，最小为 - 42 dB；在60 - 100 MHz时，最小为 - 35 dB。
• 共模抑制比：在1 - 30 MHz时，最小为 - 40 dB；在60 MHz时，最小为 - 35 dB；在80 - 100 MHz时，最小为 - 30 dB。
• 隔离高压：1500Vrms，1mA，持续1秒。
