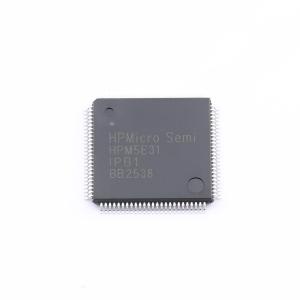

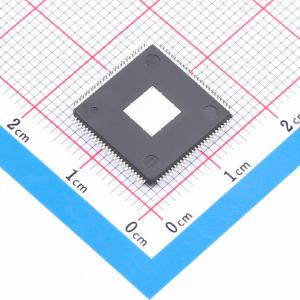

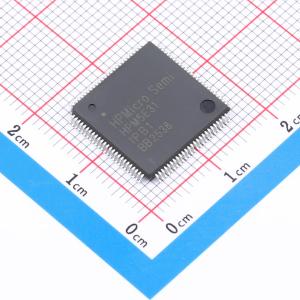

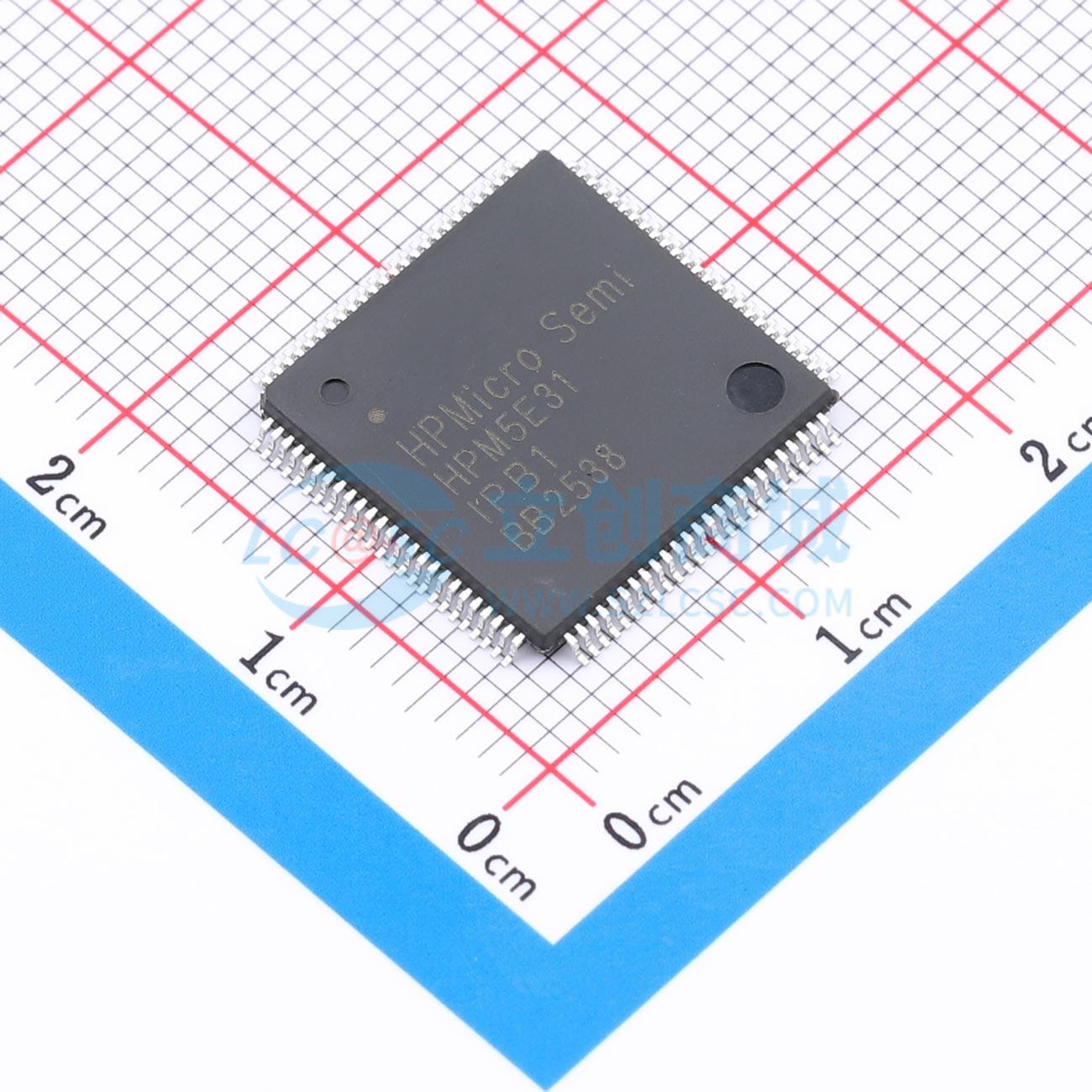

HPM5E31IPB1

基于RISC-V内核的32位高性能微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: HPMICRO(先楫半导体)
商品型号: HPM5E31IPB1
商品编号: C53368282
商品封装: LQFP-100(14x14)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

该产品集成32位RISC-V处理器，支持RV32-IMAFDCBP指令集，具备DSP单元、SIMD和DSP指令支持，以及各32KB的L1指令与数据缓存和各128KB的指令与数据本地存储器。片上集成了544KB SRAM、1MB闪存、4096位OTP和128KB BOOT ROM。包含实时以太网系统，支持EtherCAT从站控制器与千兆以太网。具备多电源管理方案、多种低功耗模式、多种时钟源与PLL。提供外部存储器接口、运动控制外设、丰富定时器、多种通信接口、高性能模拟外设、大量GPIO以及信息安全功能。

商品特性

32位RISC-V处理器，支持RV32-IMAFDCBP指令集
集成DSP单元，支持SIMD和DSP指令
具备各32KB的L1指令缓存与数据缓存
提供各128KB的指令本地存储器和数据本地存储器
片上集成544KB SRAM，包含通用内存和CPU本地存储器
集成1MB内置闪存
提供4096位OTP和128KB BOOT ROM
集成EtherCAT从站控制器，支持3个端口
集成千兆以太网控制器
集成多个片上电源，包括DCDC和LDO
支持多种低功耗模式：等待、停止、休眠和关机模式
提供24MHz晶体振荡器
提供24MHz和32KHz内部RC振荡器
集成3个PLL，支持小数分频和展频
提供1个串行总线控制器XPI，支持外部串行Flash和PSRAM
提供1个可编程并口总线，用于外扩FPGA、SRAM等设备
集成2个PWM模块，共16通道高分辨率PWM输出
提供2个正交编码器输入接口和2个输出接口
集成4通道Σ∆信号接收单元
集成可编程逻辑模块PLB
提供5组32位通用定时器
集成3个看门狗定时器
提供9个UART、4个SPI、4个I2C接口
集成1个USB 2.0 OTG控制器，带HS-PHY
提供4个支持CAN-FD的CAN控制器
提供2个1-Wire控制器
集成2个ADC，支持16位/2MSPS或12位/4MSPS配置，共16路模拟输入
集成2个模拟比较器
提供148个GPIO，支持3.3V和1.8V电平
提供2个扩展人机接口
集成IO逻辑观察模块
支持NOR Flash实时解密

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	RISC-V
	CPU最大主频	480MHz
	CPU位数	32 Bit
	程序存储容量	1MB
	程序存储器类型	FLASH
	RAM容量	544KB
	EEPROM容量	-

	属性	参数值
	I/O数量	76
	ADC(位数)	16bit
	DAC(位数)	-
	振荡器类型	内置+外置
	工作电压	3V~3.6V
	工作温度	-40℃~+105℃
	功能特性	-
