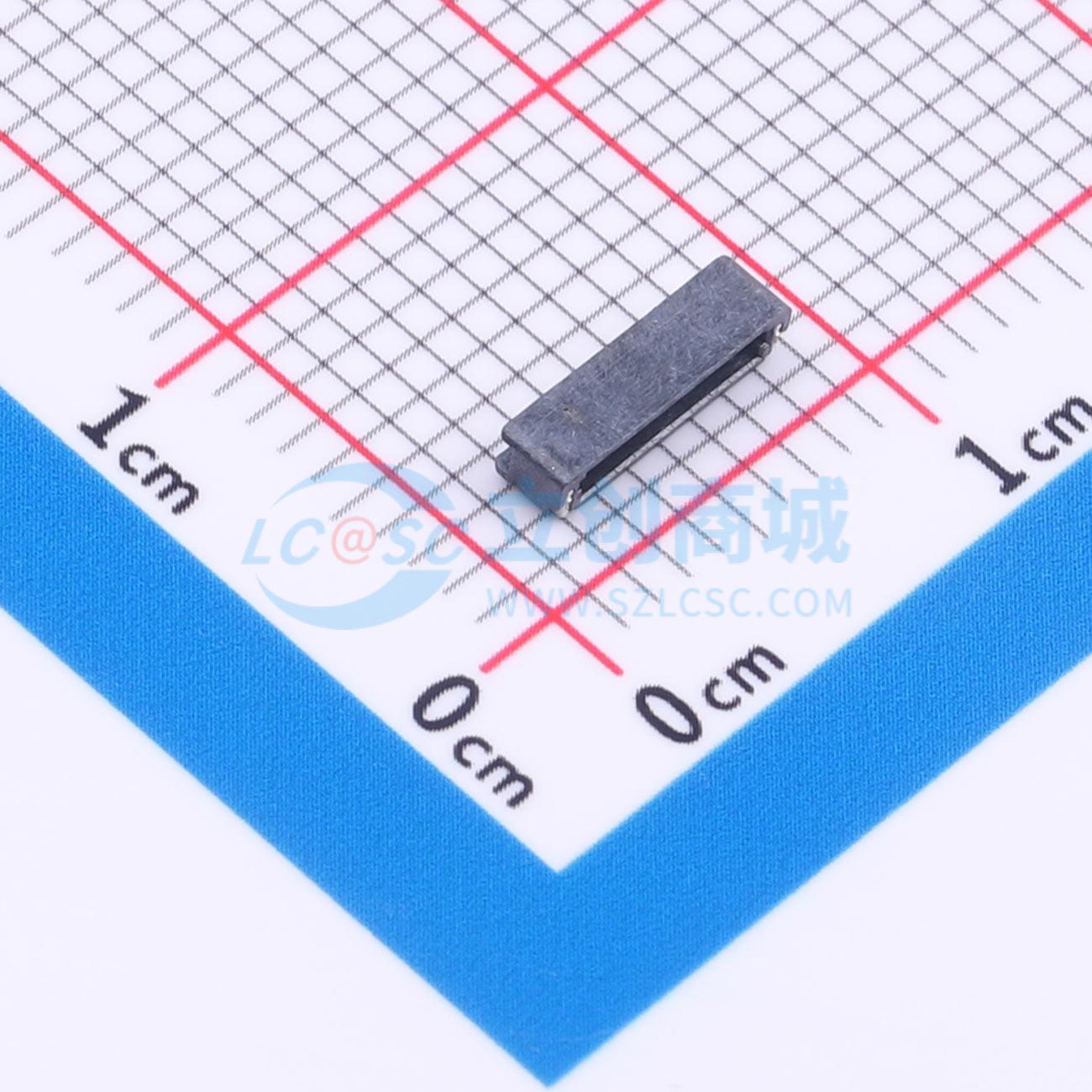

A0601AWR-09-R-GF实物图

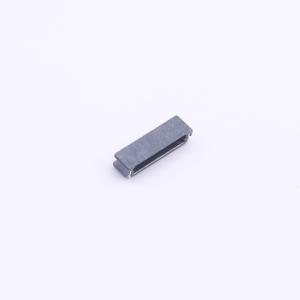

  • A0601AWR-09-R-GF商品缩略图

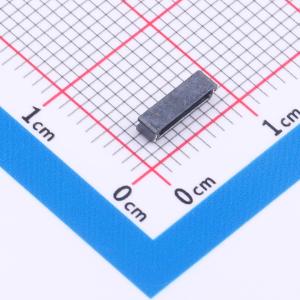

  • A0601AWR-09-R-GF商品缩略图
  • A0601AWR-09-R-GF商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

A0601AWR-09-R-GF

1x9P 间距:0.6mm 卧贴 系列:PUD

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
GUOCONN(国连)
商品型号
A0601AWR-09-R-GF
商品编号
C53368127
商品封装
SMD,P=0.6mm,卧贴​
包装方式
编带
商品毛重
0.0848克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x9P
间距0.6mm
安装方式卧贴
参考系列PUD
总PIN数9P
排数1
每排PIN数9
行距0.6mm
额定电流200mA
属性参数值
触头材质铜合金
触头镀层金
工作温度-25℃~+85℃
额定电压30V
塑料材质LCP
阻燃等级UL94V-0
颜色-
Z轴-板上高度1.45mm
X轴-板上底边长度(间距线)7.2mm
Y轴-板上底边宽度2mm

商品特性

  • 额定电压：30V 交流/直流
  • 额定电流：0.2A 交流/直流
  • 接触电阻：≤30 mΩ
  • 环境测试后：≤50 mΩ
  • 绝缘电阻：≥100 mΩ
  • 耐压：200V 持续1分钟
  • 温度范围：-25°C ~ +85°C
  • 适用电线/电缆：AWG #36 至 #34，外径最大0.32mm
