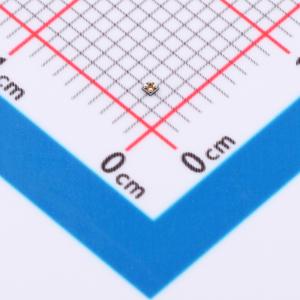

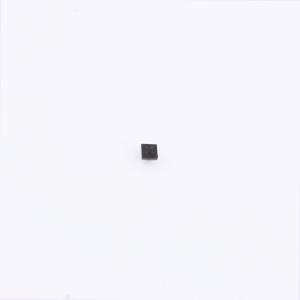

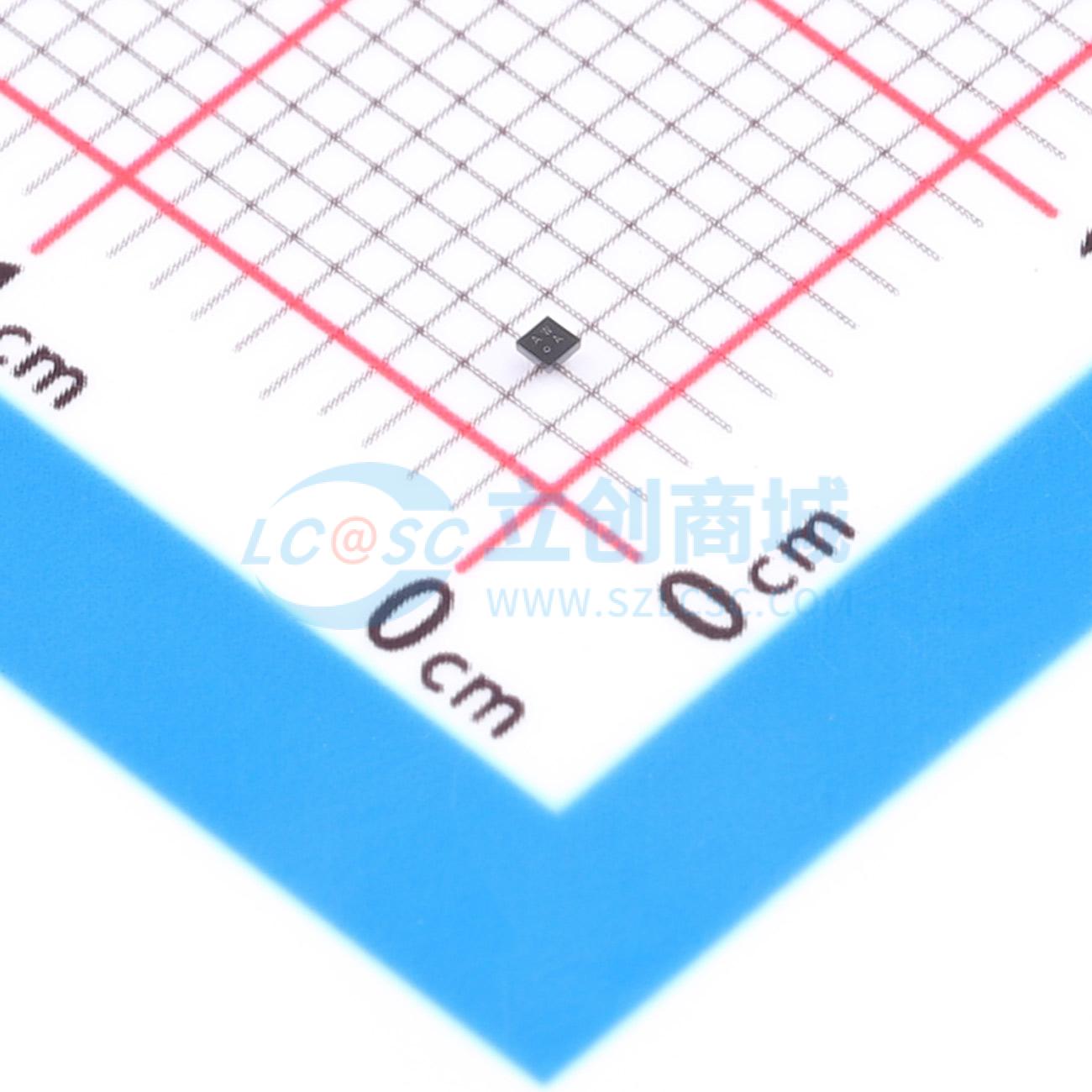

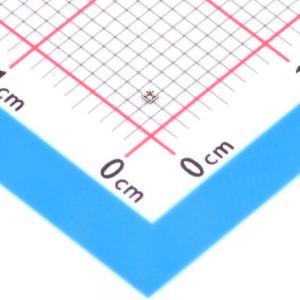

SK1826A
超小型、低输入电压、低导通电阻负载开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.5V 1.5A 80nA低静态电流负载开关
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK1826A
- 商品编号
- C53360303
- 商品封装
- WLCSP-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.036567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 1.2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.5A | |
| 导通电阻 | 48mΩ | |
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
SK1826A系列器件是由外部逻辑引脚控制的低导通电阻MOSFET，可优化电池寿命和便携式设备的自主性。 它包含一个P沟道MOSFET，工作输入电压范围为1.2V至5.5V。开/关输入（ON）控制开关，可与低电压控制信号接口。 对于SK1826A和SK1826AS，添加了一个130Ω的片上负载电阻，用于开关关闭时输出的快速放电。 SK1826AS和SK1826ASN采用SOT23 - 6封装，SK1826A和SK1826AN采用间距为0.4mm的WLCSP - 4封装。
商品特性
- 低输入电压：1.2V至5.5V
- CSP4超低导通电阻：在VIN = 5.0V时，RON = 48mΩ；在VIN = 4.2V时，RON = 53mΩ；在VIN = 3.6V时，RON = 56mΩ；在VIN = 2.5V时，RON = 67mΩ；在VIN = 1.8V时，RON = 87mΩ；在VIN = 1.2V时，RON = 160mΩ
- 直流电流高达1.5A
- 超低静态电流：在1.8V时为80nA
- 超低关断电流：在1.8V时为7.5nA
- 低控制输入阈值，可使用1.2V/1.8V/3.6V/4.2V/5.0V逻辑
- 可控压摆率，避免浪涌电流
- 反向电流保护
应用领域
- 手机
- GPS设备
- 数码相机
- 外设端口
- 便携式仪器
- RF模块
- 个人数字助理（PDA）
