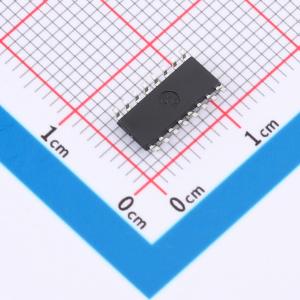

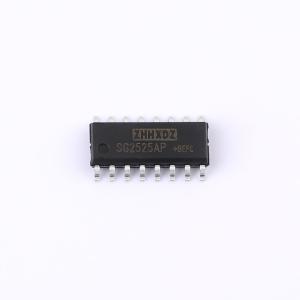

温馨提醒：图片仅供参考，商品以实物为准
SG2525AP013TR-HX
脉冲宽度调制器集成电路，可减少外部元件数量，具备内置软启动电路和闭锁功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SG3525/2525TR-HX是PWM芯片，集成±1%精度5.1V基准、宽共模误差放大器，免外部分压；振荡器可同步；单电阻调死区；内置软启动与关断、欠压锁定含滞回；PWM锁存防抖；推挽输出±200mA，关断为低电平，支持多机并联同步，减少外围元件，提升可靠性与效率
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- SG2525AP013TR-HX
- 商品编号
- C53326712
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.33548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 8V~35V | |
| 开关频率 | 100Hz~500kHz | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 欠压保护(UVP)；软启动 | |
| 工作温度 | -25℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
