TPSM8F7620APG

TPSM8F7x20是一款功率密度高的四通道降压电源模块，设计用于为0.6V至11V的宽输出电压范围提供高效可靠的电源转换。该模块集成了MOSFET、电感器和可选电容，可减少电路板空间和布局复杂度。该模块支持2相、3相、4相交错堆叠，可配置为多相或多输出轨。稳态条件下，该模块工作在FCCM模式，采用固定频率控制，频率可通过电阻在400kHz至2.2MHz之间调节，且可同步至外部时钟。TPSM8F7x20模块采用电流模式控制，支持内部和外部补偿。通过外部软启动、有源输出放电、可调使能和电源良好功能，可轻松满足排序要求。模块内置全套保护功能（输出过压和欠压、输入欠压锁定、热关断、过流），提升可靠性。

• 固定频率峰值电流模式（PCM）控制

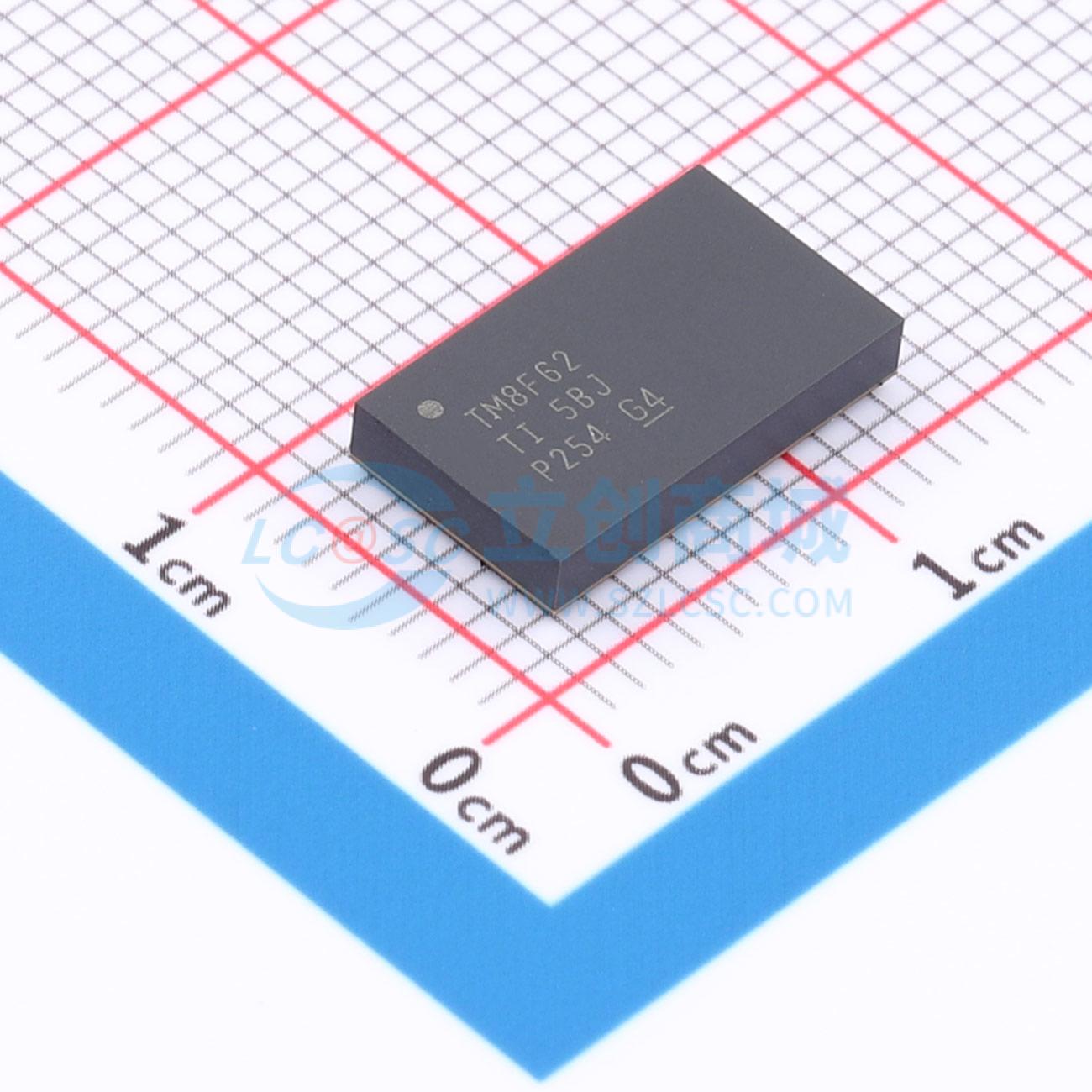

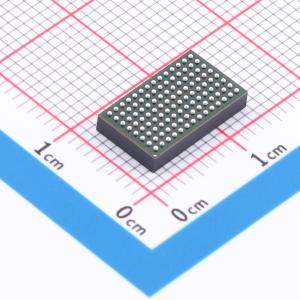

• 小尺寸封装12.0mm x 7.0mm x 2.4mm，模塑BGA电源模块
• 四个独立同步降压输出
• 支持2相、3相和4相堆叠，可实现更高输出电流
• 集成高效率MOSFET、电感器和基础无源元件
• 输入电压范围为4V 至 17V
• 输出电压范围为0.6V 至 11V
• 可选择内部或外部补偿
• 开关频率可在400kHz 至 2.2MHz之间连续调节
• 可同步至外部时钟
• 全温度范围内电压基准精度为0.6V ±0.75%
• 具备排序功能
• 带可调输入UVLO的使能功能
• 电源良好输出监控
• 输出放电
• 预偏置输出下单调启动
• 外部SS引脚可调节软启动时间
• 具备输出过压（OV）、欠压（UV）、过流（OC）和热关断保护
• MSEL1/2引脚可输出模拟温度信号
• 模块工作温度范围为40℃ 至 125℃

• 测试与测量
• 医疗保健
• FPGA、ASIC和DSP I/O电压
