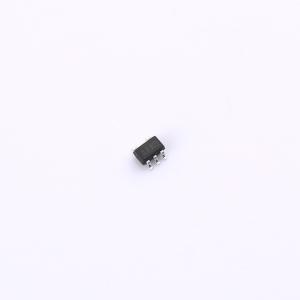

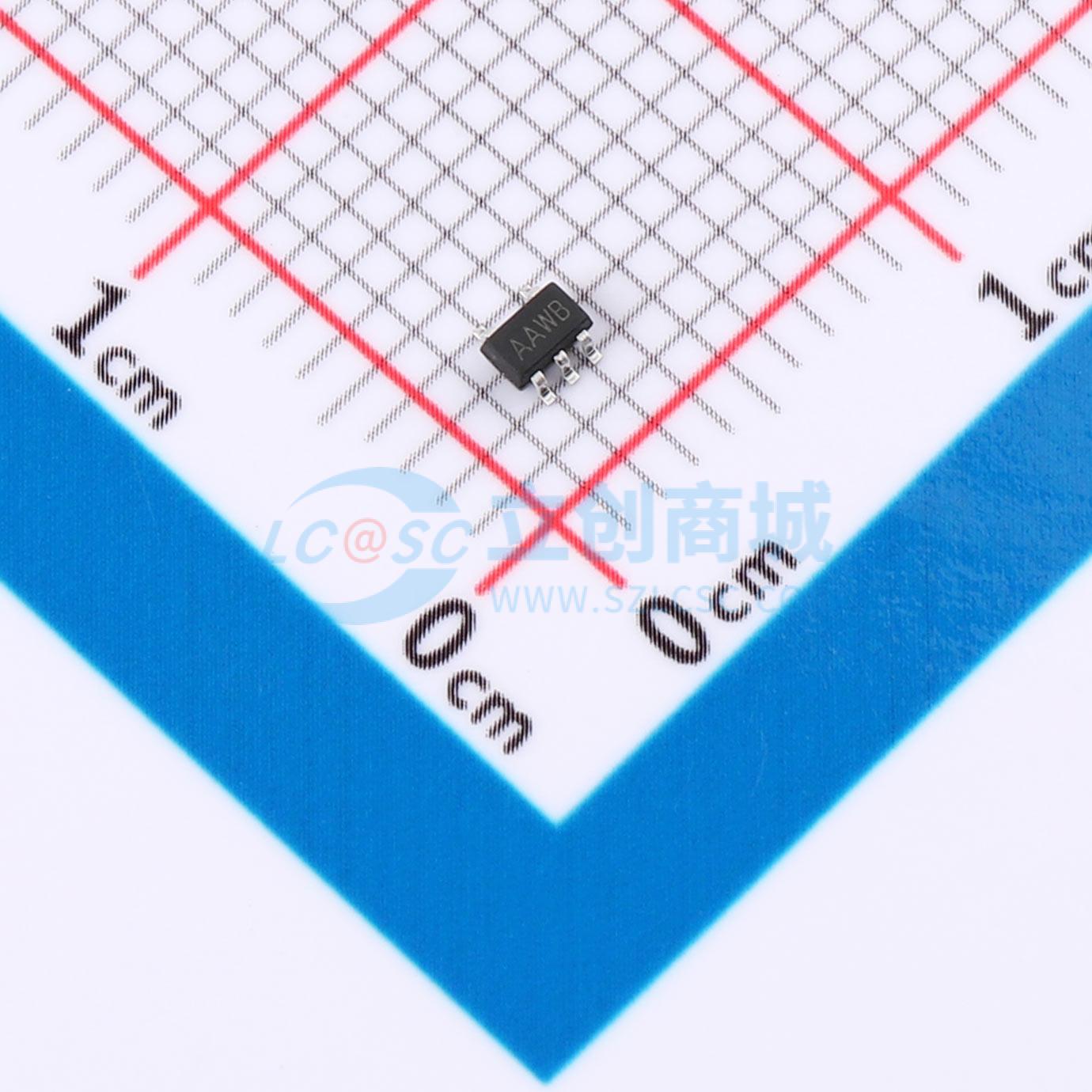

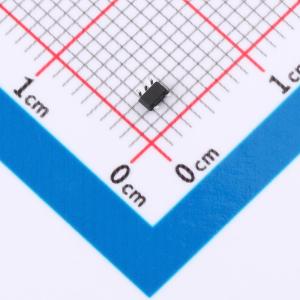

MCP6001M7/TR-HG
1MHz CMOS轨到轨输入输出运算放大器，内置射频抗电磁干扰滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1MHz CMOS Rail-to-Rail IO Opamp with RF Filter
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MCP6001M7/TR-HG
- 商品编号
- C53311459
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-900mV；900mV~3V | |
| 功能特性 | - |
商品概述
MCP6001系列运算放大器具有1MHz的高增益带宽积、0.8V/μs的压摆率，在5V电压下每个放大器的静态电流为75μA。该系列专为低压和低噪声系统提供最佳性能而设计，能够在重载情况下实现轨到轨输出摆幅。输入共模电压范围包含地，MCP6001系列的最大输入失调电压为3.5mV。其工作温度范围为 -40℃ ~ +125℃，工作电压范围为1.8V ~ 6V。MCP6001单通道放大器有绿色SC70 - 5和SOT23 - 5封装；MCP6001R和MCP6001U单通道放大器有绿色SOT23 - 5封装；MCP6002双通道放大器有绿色SOP - 8和MSOP - 8封装；MCP6004四通道放大器有绿色SOP - 14和TSSOP - 14封装。
商品特性
- 单电源供电，电压范围为 +1.8V ~ +6V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 静态电流：每个放大器75μA（典型值）
- 工作温度：-40℃ ~ +125℃
- 内置射频抗电磁干扰滤波器
- 小封装：
- MCP6001有SOT - 23 - 5和SC70 - 5封装
- MCP6001U有SOT - 23 - 5封装
- MCP6001R有SOT - 23 - 5封装
- MCP6002有SOP - 8和MSOP8封装
- MCP6004有SOP - 14和TSSOP14封装
应用领域
- ASIC输入或输出放大器
- 传感器接口
- 医疗通信
- 烟雾探测器
- 音频输出
- 压电换能器放大器
- 医疗仪器
- 便携式系统
