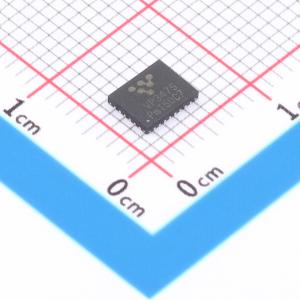

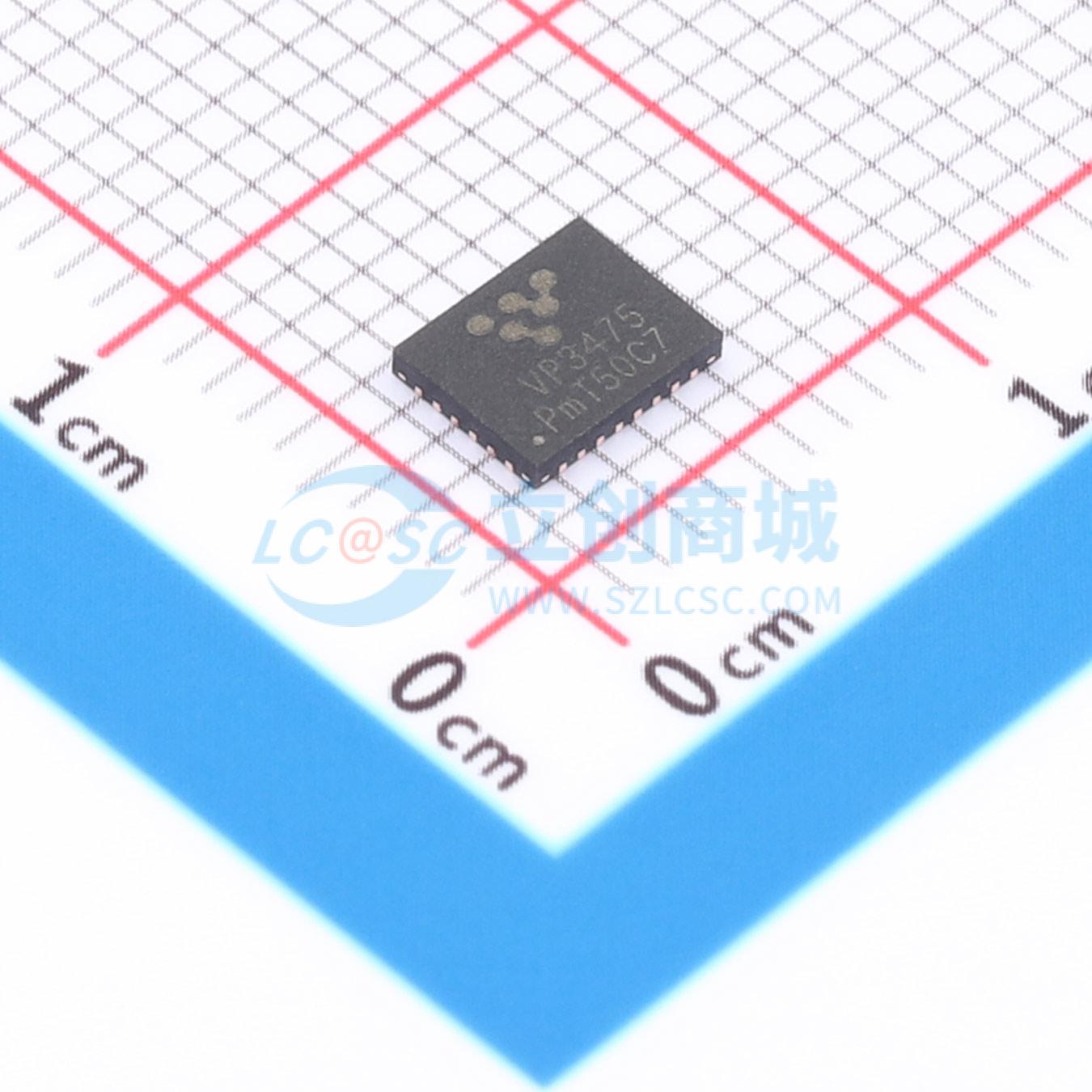

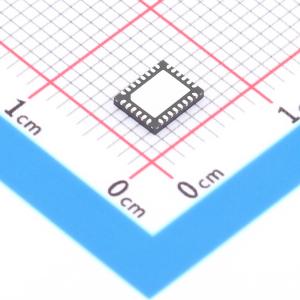

温馨提醒：图片仅供参考，商品以实物为准
VP3475QNG28
高效全桥降压-升压DC/DC控制器，适用于电压升降转换应用，具备宽输入范围、可调节输出电压、电流模式控制等特性
- 描述
- VP3475QNG28 42V 宽输入电压 4 开关同步降压/升压控制器
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VP3475QNG28
- 商品编号
- C53310542
- 商品封装
- QFN-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升压型；升降压型 | |
| 工作电压 | 4.2V~42V | |
| 输出电压 | 800mV~45V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 全桥式；降压-升压式 | |
| 静态电流(Iq) | 2.19mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | - |
商品概述
VP3475是一款高效全桥升降压DC/DC控制器，适用于升压或降压转换应用。它的输入电压范围很宽，从4.2V到42V，能够将输出电压调节到45V。电流模式控制方案使其具有较宽的带宽和良好的瞬态响应。工作频率可以通过一个外部电阻或任何100kHz至600kHz之间的外部时钟源轻松调节。其内部栅极驱动器提供2A的峰值电流驱动能力。
VP3475还提供输入/输出平均电流检测和限制功能、可选的CCM/DCM操作、可选的EMI改善功能和一个电源状态指示引脚。该器件具有多种保护机制，如逐周期电流限制、输入欠压锁定、输出过压、短路、过热以及在持续过载条件下可选的打嗝模式。可编程软启动电路可降低启动时的浪涌电流。
VP3475是一款具有宽输入电压范围的高效全桥升降压控制器。除了降压模式和升压模式外，当输入电压接近输出电压时，VP3475还能以升降压模式工作，具有出色的效率和低纹波输出电压。
VP3475集成了两个半桥N沟道MOSFET栅极驱动器，设计用于与4个外部MOSFET开关配合使用。当输入电压大于输出电压时，VP3475的PWM控制工作在谷值电流模式。电感电流应进行逐周期电流限制监测，并通过连接到低端MOSFET开关源极和电源地的外部检测电阻进行检测。
当输入电压低于输出电压时，VP3475的PWM控制工作在峰值电流模式。对于输入电压较低（例如低于5.75V）和输出电压较高的应用情况，VP3475能够用输出电压为偏置VBIAS端子供电。在这种情况下，内部稳压器的电源将从输入电压切换到输出电压，以获得更高的栅极驱动器偏置，从而实现更好的开关效率。
除了逐周期电流限制外，VP3475还支持平均电流检测方案，用于输入或输出电流检测。通过连接到地的外部电容还支持软启动，以消除启动期间的浪涌电流和电压过冲。
VP3475支持连续导通模式（CCM），适用于对噪声敏感的应用，如音频或射频应用；也支持不连续导通模式（DCM），以提高轻载效率，如备用电源应用。对于输出过载/短路情况，VP3475提供可选的打嗝模式，以减少持续过载情况下的热量和损坏。如果禁用打嗝模式，控制器将保持在逐周期电流限制状态，直到过载情况得到解决。使用CTRL端子配置CCM/DCM操作和打嗝模式选择。
VP3475支持过压保护和电源良好状态指示。如果输出反馈电压超过标称参考电压（0.8V）的7.5%或更高，高端驱动器将关闭。当FB引脚...
商品特性
- 四开关升压/降压操作
- 宽输入电压范围4.2V至42V（20ms内峰值60V）
- 可调输出电压范围0.8V至45V
- 可调时钟频率100kHz~600kHz
- 可选频率同步/抖动
- 2A峰值栅极驱动能力
- 电流模式操作
- 外部RC补偿
- 可编程软启动和输入欠压锁定（UVLO）
- 轻载时高效率
- 电源良好指示
- 输出过压保护
- 输出短路电压保护
- 电流限制和过温保护
- TSSOP28EP外露焊盘和QFN28 4x5绿色环保封装，符合RoHS标准
应用领域
- USB电源传输3.0
- 工业电源
- 电池和超级电容器充电
- LED照明
- 汽车启停系统
