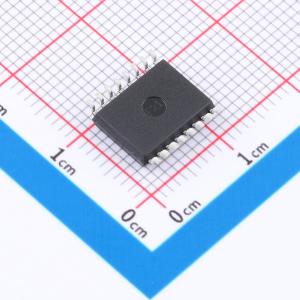

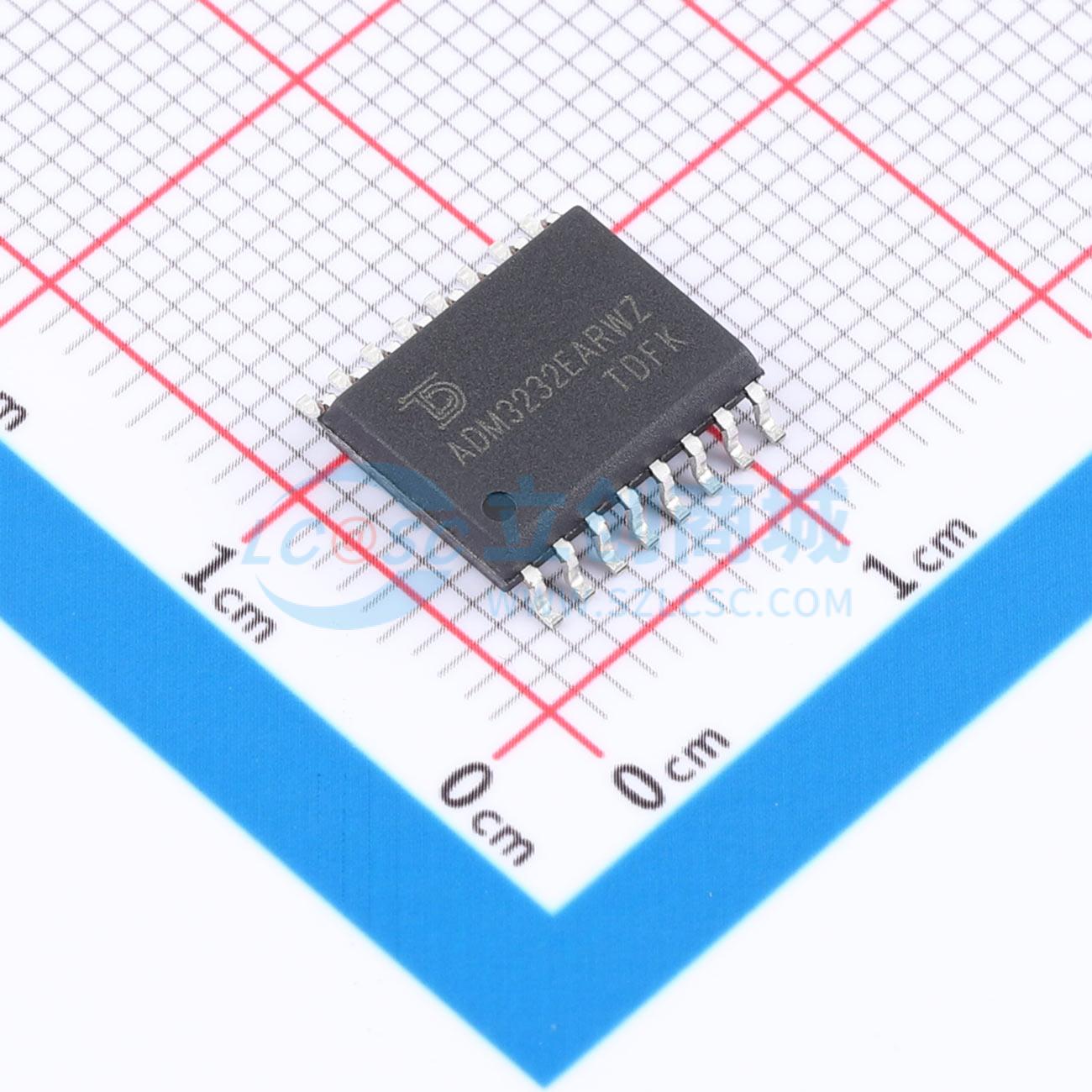

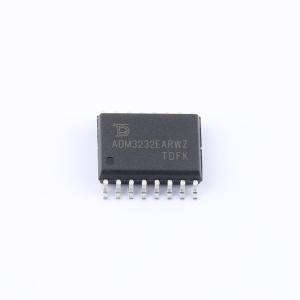

温馨提醒：图片仅供参考，商品以实物为准

ADM3232EARWZ-REEL-TUDI

±15kV ESD保护、3.3V、RS - 232线路驱动器/接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Tudi(钍地半导体)
商品型号: ADM3232EARWZ-REEL-TUDI
商品编号: C53286092
商品封装: SMD-16P
包装方式: 编带
商品毛重: 0.5595克(g)

商品参数

商品概述

ADM3232 设备是由 3.0V 至 5.5V 供电的 RS - 232 发送器/接收器，即使在 VCC = 3.0V 时也符合 EIA/TIA - 232 和 V.28/V.24 标准。目标应用包括个人数字助理（PDA）、笔记本电脑和平板电脑，在这些设备中，低工作功耗和更低的待机功耗至关重要。可将待机电源电流降至 1µA。小尺寸封装以及使用小容量、低数值的电容器也确保了节省电路板空间。数据速率为 250kbps。该系列产品完全兼容仅 3.3V 系统、3.3V 和 5.0V 混合系统以及仅 5.0V 系统。

商品特性

符合 RoHS 指令
15kV ESD 保护（人体模型）
ADM3232 与竞争设备在功耗和引脚方面兼容
与 RS - 232 兼容，VCC = 2.7V
符合 EIA/TIA - 232 和 V.28/V.24 标准，电压 = 3V
无锁定效应
片上电压转换器仅需外部 0.1µF 电容器
接收器具有滞后效应，提高抗噪能力
数据速率 250kbps
宽电源范围：单 3V 至 5.5V
关机模式下电源电流：1µA

应用领域

任何需要 RS - 232 通信端口的系统
电池供电、手持和便携式设备
笔记本电脑
调制解调器、打印机和其他外围设备
数码相机
手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps
	工作电压	3V~5.5V

	属性	参数值
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	2mA
	功能特性	-
