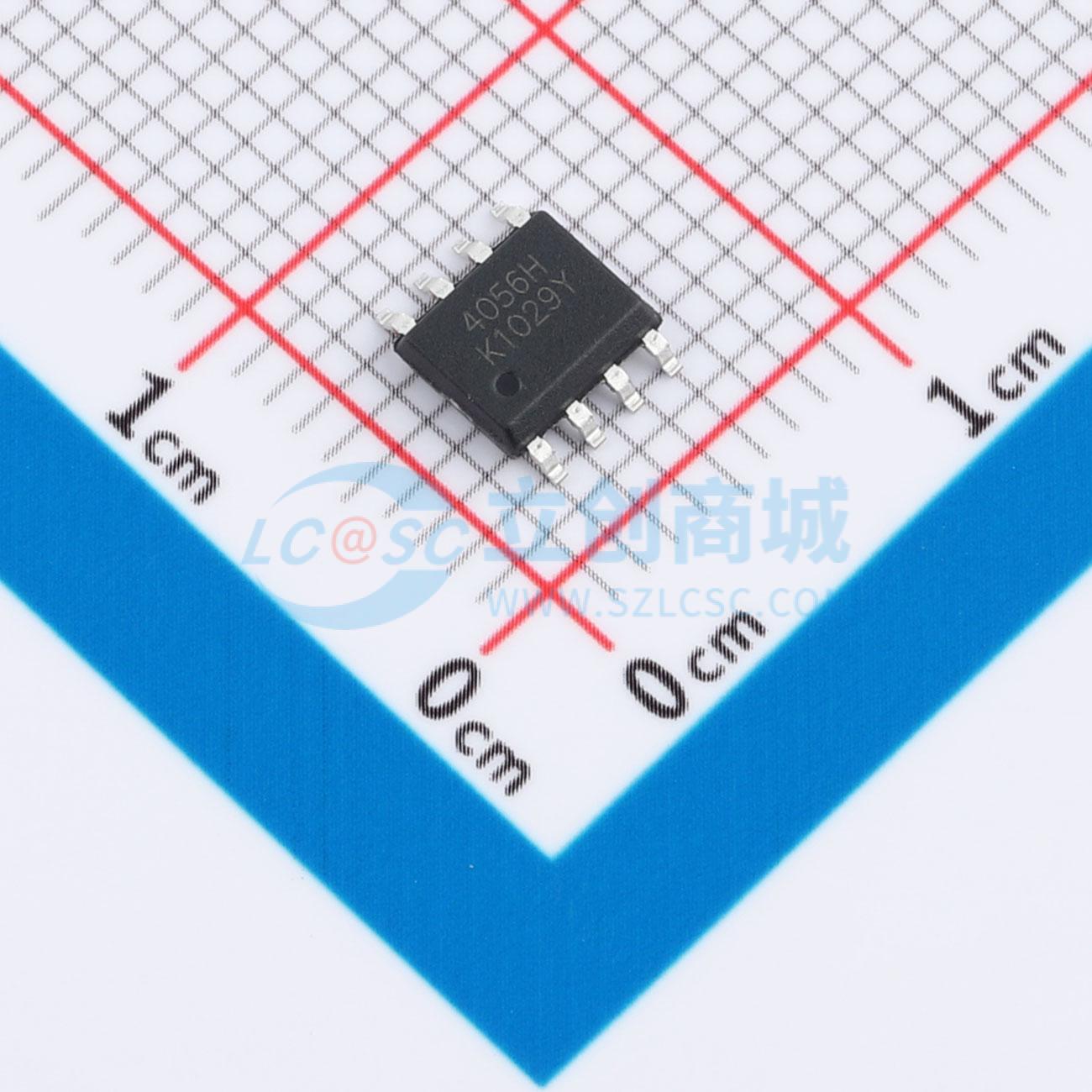

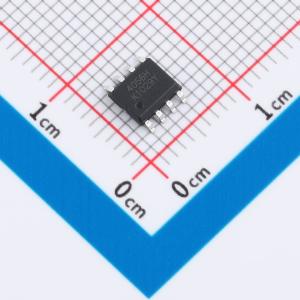

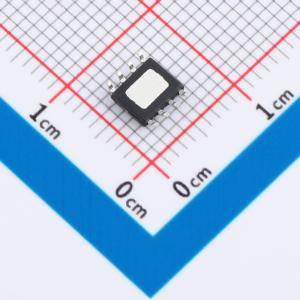

QN4056H

单节锂电池线性充电高耐压芯片，采用涓流/恒流/恒压充电方式，适合USB和适配器电源，无需外接MOSFET、检测电阻和隔离二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: QNHCHIP(乾能惠)
商品型号: QN4056H
商品编号: C53285961
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1625克(g)

商品参数

商品概述

QN4056H系列是一款输入极限耐压33V、具有电源过压保护功能、最大充电电流1.2A的线性单节锂离子电池充电芯片，采用涓流、恒流、恒压充电方式。充电电压设定为4.2V或4.35V，充电电流可通过外部电阻设定。当电池电压达到4.2V或4.35V后，充电电流降至设定值的C/5或C/10，芯片停止充电并进入待机模式。去除电源后，芯片自动进入低功耗待机状态。其CE、TS、CHRG、STDBY端口也具有耐高压特性。该芯片适用于USB电源和适配器电源工作，采用内部PMOSFET架构和防倒充电路，无需外部检测电阻和隔离二极管。

商品特性

建议工作电压：4.5V ~ 5.5V
最高输入极限耐压电压：32V
支持热插拔28V（输入端接RC吸收）
过压保护电压：6.8V（典型值）
高达1.2A可编程充电电流
精度达±1%的4.20V预设充电电压
无需外接MOSFET、检测电阻以及隔离二极管
恒定电流/恒定电压操作
充电状态、充电终止、无电池和故障状态显示
待机模式静态电流为1.0μA（典型值）
可激活0V电池充电
BAT端电池正负极防反接保护
2.9V涓充；C/5或C/10充电终止
自动再充电（复充）
软启动限制浪涌电流
结温130°C后开始调节充电电流，155°C关闭充电
工作温度范围：-40°C ~ 105°C
封装形式：ESOP-8

应用领域

数码相机、Mini音响、电子玩具等便携式设备
理发器、剃须刀等各种充电器
蓝牙耳机、GPS、穿戴设备
筋膜枪、电子烟

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	1.2A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+105℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	1uA
	均衡电流	-
	接口类型	-
	功能特性	-
