QN4056

QN4056 是一款完整的、采用恒定电流/恒定电压充电的线性芯片，专为单节锂离子电池设计。其内部采用 PMOSFET 架构并集成防止倒充电路，无需外部隔离二极管。内部热反馈机制可自动调节充电电流，便于在大功率操作或高温环境下控制芯片温度。充电电流可通过外部电阻器设定，当充电电流在达到最终浮充电压后降至设定值的 1/10 时，芯片将自动终止充电循环。当输入电源掉电时，芯片自动进入低电流状态，将电池漏电流降至 2uA 以下。芯片在有源状态下也可进入停机模式，将供电电流降至 55uA。此外，该芯片还集成了温度检测、欠压闭锁、自动再充电功能，并配备两个用于指示充电状态和充电结束的 LED 状态引脚。QN4056 采用 ESOP-8 封装，底部散热焊盘有助于芯片散热，其外部元件数量少，是便携式应用的理想选择。

• 适用于单节锂离子电池，无需外部 MOSFET、检测电阻或隔离二极管。
• 采用恒流/恒压充电，具备热调节功能，可在无过热风险的前提下最大化充电速率。
• 预设充电电压为 4.2V，精度达 ±1%。
• 提供充电电流监控器输出，用于电池电量检测。
• 可显示充电状态、无电池状态和故障状态。
• 具备自动再充电功能。
• 支持 2.9V 涓流充电。
• 充电电流最高可编程至 1000mA。
• 具备软启动功能，可限制浪涌电流。
• 待机模式下供电电流为 55uA。
• 集成电池温度监测功能。
• 支持 C/10 充电终止。

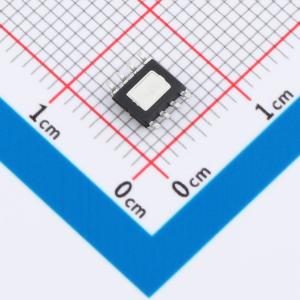

• 采用 ESOP-8 封装。

• MP3/MP4
• GPS
• 数码相机
• 移动电话/PDA
• 便携式设备/充电器
