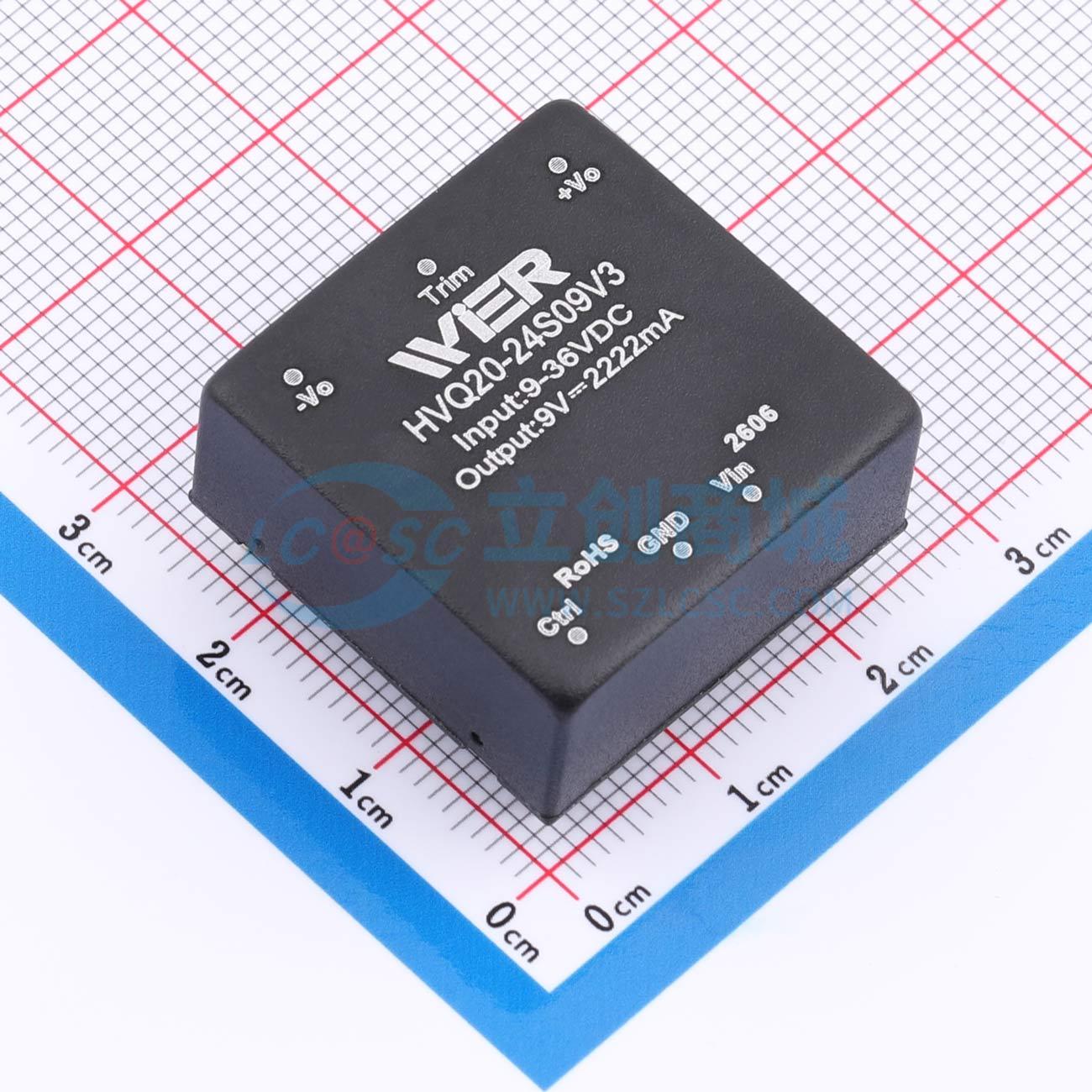

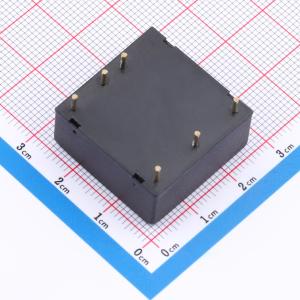

HVQ20-24S09V3
DC/DC模块电源，具备宽输入电压范围、高隔离电压及过流、过压和短路保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HVQ20-24S09V3
- 品牌名称
- WIER(微尔)
- 商品型号
- HVQ20-24S09V3
- 商品编号
- C53285601
- 商品封装
- 插件,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 24.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 2.222A | |
| 最大容性负载 | 6800uF | |
| 隔离电压(Vrms) | 1.6kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；过流保护；短路保护；过压保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 12mm |
商品特性
- 超宽输入电压范围：4:1
- 工作温度：-40℃ ~ +105℃
- 隔离电压：1600VDC
- 满载效率：91%（典型值）
- 具备输出短路保护、过流保护和过压保护机制
应用领域
- 工业控制
- 电力
- 仪器仪表
- 通信
- 铁路
