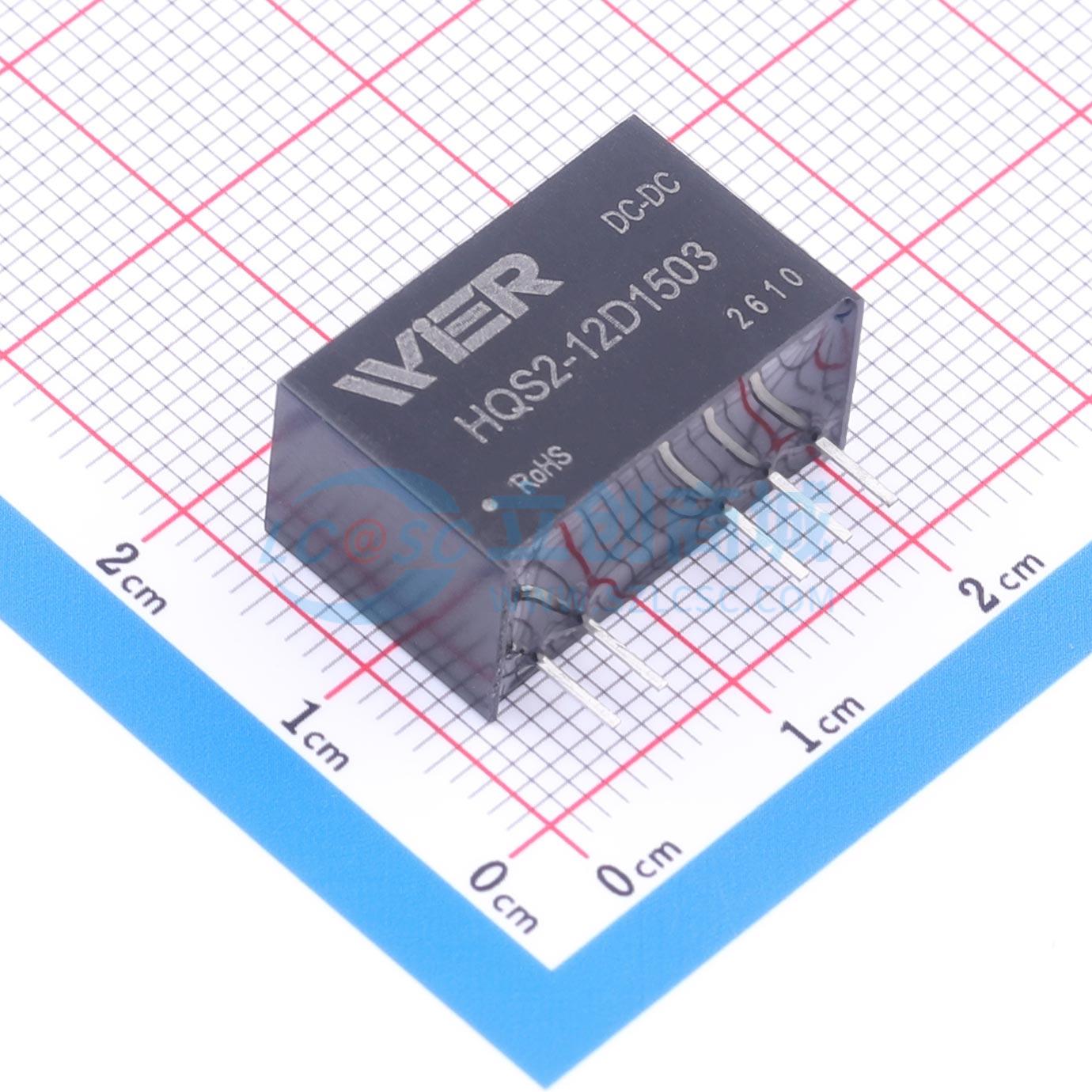

HQS2-12D1503
SIP7封装DC/DC模块电源，适用于医疗、电力、IGBT驱动器等领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- QA系列
- 品牌名称
- WIER(微尔)
- 商品型号
- HQS2-12D1503
- 商品编号
- C53285523
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 25.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 输出功率 | - | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 15V；-3.5V | |
| 输出电流(最大值) | 111mA | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 稳压类型 | - |
商品特性
- 封装形式：SIP7
- 工作温度：-40℃ ~ +105℃
- 隔离电压：5000VAC
- CMTI >200kV/μs
- 满载效率：88%（典型值）
- 符合标准：国际标准引脚方式
应用领域
- 医疗
- 电力
- IGBT驱动器
